X43F46衬氟旋塞阀

型号：X43F46

浏览次数：699

更新时间：2020/11/5 9:57:05

简要描述：

X43F46衬氟旋塞阀适用在-50～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂

应用：
X43F46衬氟旋塞阀适用在-50～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强大碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。X43F46系列衬氟旋塞阀结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；该系列是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备理想的选择之一。
　　

产品性能：
X43F46衬氟旋塞阀采用氟塑料F46(FEP)，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～120℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。塞体随阀杆转动，以实现启闭动作。旋塞阀的塞体为圆柱体，与阀体的圆孔面配合组成密封副。旋塞阀是历史上使用早的一种阀门，其结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，我厂生产的X43F46型衬氟旋塞阀内部全部为四氟材料，密封性极好且不容易磨损，使用介质范围广。、

产品优点
1、适用于经常操作，启闭迅速、轻便。
2、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、密封性能好。
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。

主要安装尺寸：

公称通径 DN（mm）	尺寸（mm）
公称通径 DN（mm）	L	D	D1	D2	□S	z-φd	H1
50	170	160	125	100	32	4╳φ18	315
65	220	180	145	120	36	4╳φ18	360
80	250	195	160	135	46	4╳φ18	455
100	300	215	180	155	50	8╳φ18	500
125	350	245	210	185	55	8╳φ18	510
150	400	280	240	210	60	8╳φ23	605
200	450	335	295	265	60	8╳φ23	760
250	530	390	350	320	85	12╳φ23	800
300	580	440	400	368	100	12╳φ23	820

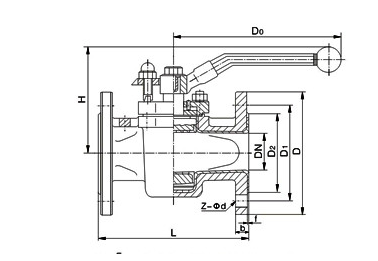

结构图：

产品展示

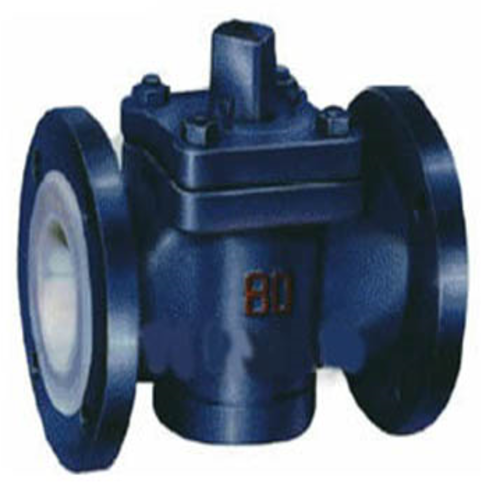

X43F46衬氟旋塞阀
