Q641F46气动衬氟球阀

型号：Q641F46

浏览次数：589

更新时间：2020/11/4 11:12:25

简要描述：

Q641F46气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点

详细介绍
Q641F46气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。气动衬氟球阀可作开关或调节之用，耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供大的流量，并可用于扫线清洗或隔离输送的管道。

产品性能
　　Q641F46气动衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。明科阀门球系列为Q41型，为对开二片式结构型式。耐腐蚀气动球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

产品特性：
1、我司阀体与阀杆之间带防静电装置，阀杆防爆出装置设计，可适用多种恶劣场合选型。造型美观，质量可靠等优点。
2、我公司阀体设计，铸造均采用台湾的先进工艺，具有结构合理。能达到气泡级密封，启闭力矩小，使用寿命长。
3、具有功能强、体积小、轻便宜人、泄露量低、性能可靠、配套简单、流通能力大，也适合于介质是粘稠，含颗粒，纤维性质的场合。

产品优点：
1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。
2、球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲处承压件内的可能性，根本保证使用中的安全性。
3、采用全塑料衬里工艺，耐介质的强腐蚀。

性能规范

设计规范	结构长度	连接法兰	试验与检验	产品标识	供货规范
GB/T 12237	GB/T 12221	JB/T 78;JB/T 79	GB/T 13927	GB/T 12220	JB/T 7928

零件材质表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	P L	R L
1	阀体 / 端盖	HT 250	WCB	CF8	CF8M	CF3	CF3M
2	球体 / 阀杆	WCB		CF8	CF8M	CF3	CF3M
3	衬里 / 阀座	PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )
4	填料 / 压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料 / 压盖	PTFE(F 4 )		PTFE(F4)		PTFE(F4)
6	支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
7	螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
8	紧固螺母	45		0Cr18Ni9		0Cr18Ni9
9	操作手柄	WCB		WCB		WCB

规格尺寸表：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	1	b	z- φ d	W	D O	H	WT(kg)
DN (mm)	NPS (inch)	PN 1.0MPa
15	1/2	140	95	65	45	2	14	4- φ 14	120		80	2.5
20	3/4	140	105	75	55	2	16	4- φ 14	140		90	3
25	1	150	115	85	65	2	16	4- φ 14	160		100	4.5
32	11/4	165	135	100	78	2	18	4- φ 18	160		110	5.7
40	11/2	080	145	110	85	3	18	4- φ 18	200		120	7
50	2	200	160	125	100	3	20	4- φ 18	250		135	9.5
65	21/2	220	180	145	120	3	20	4- φ 18	300		145	15
80	3	250	195	160	135	3	22	4- φ 18	350		185	19
100	4	280	215	180	155	3	22	8- φ 18	400		195	33
125	5	320	245	210	185	3	24	8- φ 18	500		210	58
150	6	360	280	240	21	3	24	8- φ 23		200	450	93
200	8	457	335	295	265	3	26	8- φ 23		240	490	155
250	10	533	390	350	320	3	28	12- φ 23		240	550	210

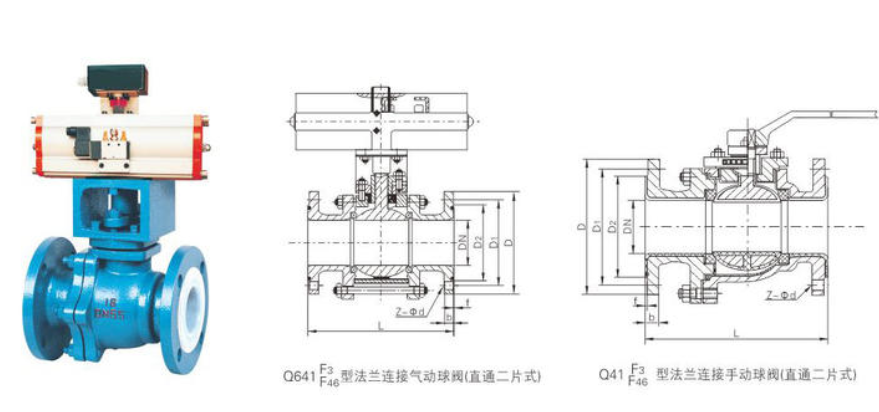

结构图：

产品展示

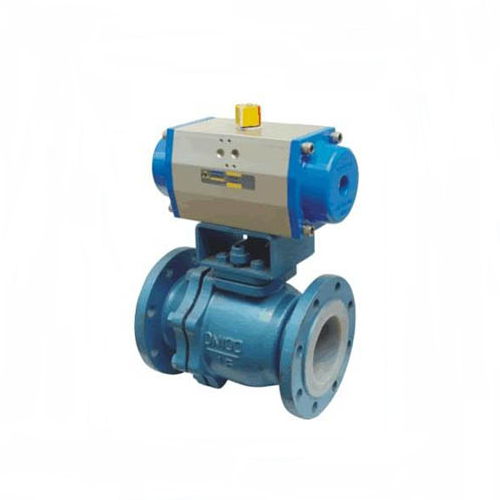

Q641F46气动衬氟球阀
