详细介绍:

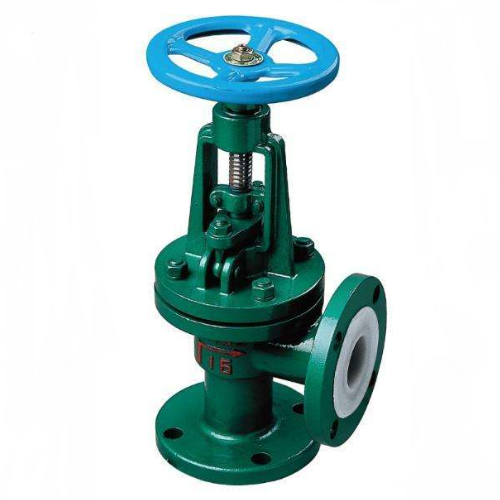

J44F46衬氟角式截止阀是指启闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。
结构特点:
1、与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
2、启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。
3、密封面不易磨损、擦伤,密封性较好、寿命长。
4、阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。
5、截止阀有三种结构形式:直通式、直流式、角式,其中直通式zui为常用,角式可以安装在管路系统的拐角处,直流式流阻是截止阀中zui小的。
6、更换零件衬里材料可适用各种介质。
7、可根据用户需求配置气动、电动装置,满足遥控和程控的需要。
J44F46衬氟角式截止阀执行标准:
计规范:GB/T12233GB/T12235
结构长度:GB/T12221
连接法兰:JB/T78JB/T79
试验与检验:GB/T13927
产品标识:GB/T12220
供货规范:JB/T7928与本文相关的产品有不锈钢波纹管密封安全阀
引起泄漏的原因有:
1.密封面研磨得不好。
2.密封圈与阀座.阀瓣配合不严紧。
3.阀瓣与阀杆连接不牢。
4.阀杆弯扭,使上下关闭件不对中。
5.关闭太快,密封面接触不好或早已损坏。
6.材料选择不当,经受不住介质的腐蚀。
7.将截止阀.闸阀作调节阀使用。密封面经受不住高速流动介质的冲蚀。
8.某些介质,在阀门关闭后逐渐冷却,使密封面出现细缝,也会产生冲蚀现象。
9.某些密封面与阀座.阀瓣之间采用螺纹连接,容易产生氧浓差电池,腐蚀松脱。
10.因焊渣.铁锈.尘土等杂质嵌入,或生产系统中有机械零件脱落堵住阀芯,使阀门不能关严。

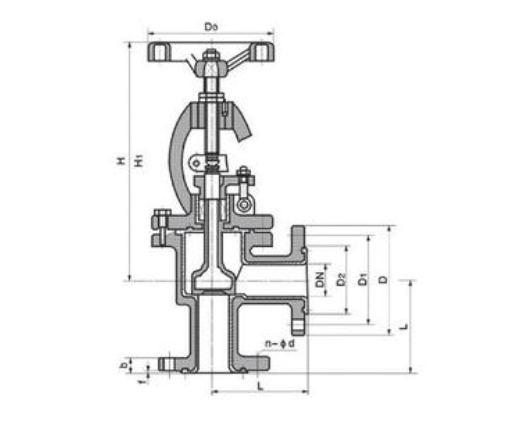

结构图:
