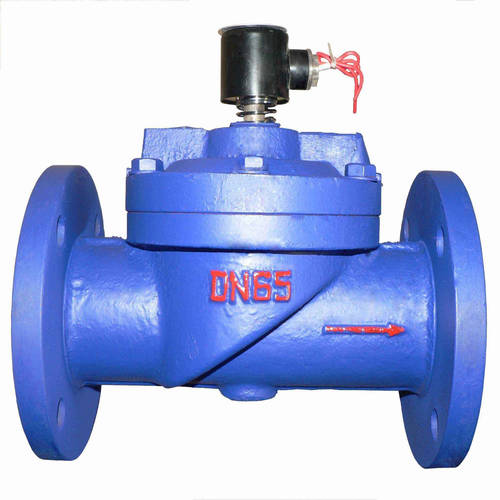

产品简介:
ZCS水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭迅速,可靠性高等特点。本阀为二次开阀的先导式电磁阀,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封闭。当线圈通电时,产生电磁力将活动铁芯吸上,主阀腔内的介质自导阀口外泄,以至产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀便呈通路了。当线圈断电,磁场消失,活动铁芯复位,封闭导阀口,导阀和主阀腔内压力平衡后,阀又呈关闭状态。
产品使用:
ZCS水用电磁阀是清水自动控制系统中常见的管路开关元件,被广泛应用于印染、清水、电厂、石油、化工、冶金、纺织、食品、造船、医疗、环保、城市及其他各行业部门的清水输送管路中,完成清水输送管路系统中介质的自动控制,是实现清水输送管路自动化控制理想选择。水用电磁阀通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。
工作原理:
水用电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外泄,以致主阀阀杯上下产生压力差,膜片或阀杯被托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副闭口,断而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。ZCS水用电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
安装注意事项
(1)安装时应注意阀体上箭头应与介质流向一致;
(2)不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。
(3)电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
(4)电磁阀安装后,管道中不得有反向压差。并需通电数次,使之适温后方可正式投入使用。
(5)电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。
(6)当电磁阀发生故障或清洗时,为保证系统继续运行,应安装旁路装置。
防爆接线说明:
防爆标志 |
dⅡBT4 |
防爆证编号 |
CE991010 |
出线口接线 |
内螺纹M20×1.5 |
环境温度 |
-40-+60℃ |
技术参数:
工作介质 |
水、粘度≤4°E的油及其它非腐蚀性流体 |
||||||||||||||
介质温度℃ |
≤60 |
||||||||||||||
公称压力(MPa) |
1.0 |
||||||||||||||
工作压差(MPa) |
0.05~1.0 |
0.1~1.0 |
0.15~1.0 |
||||||||||||
电源电压 |
AC220V其余规格可作特殊订货 |
||||||||||||||
额定流量系数(kv) |
按JB/T352-94规定 |
||||||||||||||
泄漏量(ml/min) |
按JB/T352-94-F规定 |
||||||||||||||
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
功耗 |
36VA |
50VA |
主要外形及安装尺寸:
公称通径 |
内螺纹连接 |
法兰连接 |
|||||||||
DN |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
|||||||
H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
15 |
112 |
80 |
1/2 |
|
|
|
|
|
|
|
|
20 |
119 |
80 |
3/4 |
|
|
|
|
|
|
|
|
25 |
130 |
90 |
1 |
130 |
160 |
115 |
85 |
65 |
φ4-14 |
16 |
3 |
32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
φ4-18 |
18 |
3 |
40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
φ4-18 |
18 |
3 |
50 |
164 |
180 |
2 |
164 |
230 |
165 |
125 |
99 |
φ4-18 |
20 |
3 |
65 |
|
|
|
222 |
290 |
185 |
145 |
118 |
φ4-18 |
20 |
3 |
80 |
|
|
|
253 |
310 |
200 |
160 |
132 |
φ8-18 |
22 |
3 |
100 |
|
|
|
260 |
350 |
220 |
180 |
156 |
φ8-18 |
24 |
3 |
125 |
|
|
|
315 |
400 |
250 |
210 |
184 |
φ8-18 |
26 |
3 |
150 |
|
|
|
350 |
480 |
285 |
240 |
211 |
φ8-22 |
26 |
3 |
200 |
|
|
|
390 |
600 |
340 |
295 |
266 |
φ8-22 |
26 |
3 |
250 |
|
|
|
430 |
730 |
395 |
350 |
319 |
φ12-22 |
28 |
3 |
300 |
|
|
|
480 |
850 |
445 |
400 |
370 |
φ12-22 |
28 |
4 |
350 |
|
|
|
605 |
980 |
505 |
460 |
429 |
φ16-23 |
30 |
4 |
结构图:
