GJ841X气动管夹阀

型号：GJ841X

浏览次数：506

更新时间：2020/10/31 8:49:58

简要描述：

GJ841X气动管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断，A.阀体 B.橡胶管套 C.控制流体（水或气）入口 E.连接法兰手动/自动控制

概述：
GJ841X气动管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断，A.阀体 B.橡胶管套 C.控制流体（水或气）入口 E.连接法兰手动/自动控制：外加三通手动阀或三通电磁阀控制压缩空气或压力水进入阀体。特点：无压力损失、无堵塞、无泄露，防水锤冲，特别适用于含颗粒的液固及气固二相，橡胶管套带有纤维增强结构，耐磨、抗疲劳，GJ841X气动管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。

特点：
l无压力损失、无堵塞、无泄露，防水锤冲击
l特别适用于含颗粒的液——固及气——固二相流
l橡胶管套带有纤维增强结构，耐磨、抗疲劳

技术参数:
阀体：铸铁DN25~300 铸铝DN25~300 铸钢DN25~300
法兰连接：铸铁DN25~300，316LDN40~200
管套材质及温度范围：
天然橡胶-5~80℃
三元乙丙胶-5~120℃
食品级：食品级天然橡胶管套
控制介质：压缩空气或压力水
控制附件：手动-三通手动阀
自动-三通电动阀

主要外形连接尺寸：

口径（DN）		40	50	65	80	100	125	150	200	250	300
外型尺寸	L	150	180	180	220	276	345	414	550	680	820
	H	40	60	60	75	95	120	145	182	229	278
	I	26	27	28	30	36	48	52	65	82	98
	D	150	165	200	200	220	250	285	340	405	480
法兰标准 **		PN10 DN40	PN10 DN50	PN10 DN65	PN10 DN80	PN10 DN100	PN10 DN125	PN10 DN150	PN10 DN200	PN10/20 DN250	PN10/20 DN300

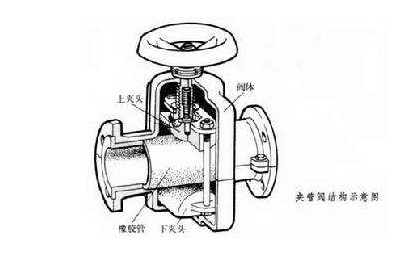

结构图：
