产品概述：
ZSK耐磨矿浆阀因应用于矿山上而得名，采用三片式组合而成，由铸造阀体和两片法兰焊接而成，硬质合金密封面和不锈钢闸板，具有结构合理，操作方便，开启快捷，具有耐磨、耐腐蚀、使用寿命长、互换性强，装配方便，维护费用低，经济效益高，密封可靠，避免“啃圈”现象等特点，ZSK耐磨矿浆阀适用于矿山，冶金，煤炭，化工，电厂等行业的颗粒物料输送管道的截止，是目前国内浆体输送系统理想的阀门。由闸板和左右密封板组成了三片阀动密封副，全部易损件都集中在左右密封板，当需要更换其中零件时，只是拆开左右阀板，便可方便更换，解决了颗粒泥浆阀闸板穿孔，零件损坏后拆装不便的问题。
结构特点：
耐磨矿浆阀采用三片式组合而成，由铸造阀体和两片法兰焊接而成，硬质合金密封面和不锈钢闸板，具有结构合理，操作方便，开启快捷，具有耐磨、耐腐蚀、使用寿命长、互换性强，装配方便，维护费用低，经济效益高，密封可靠，避免“啃圈”现象等特点，适用于矿山，冶金，煤炭，化工，电厂等行业的颗粒物料输送管道的截止，是目前国内浆体输送系统理想的阀门。
技术参数:
产品型号：ZSK43H、ZSK943H、ZSK43H、ZSK743H
产品名称：耐磨矿浆阀
产品用途：耐磨矿浆阀用于矿山，钢铁，冶金，选矿，电站及污水处理等。
适用介质：泥浆，矿浆、煤浆、污水及渣水混合物
公称压力：0.6-2.5MPa、150Lb
公称通径：DN50-1200mm NPS 2"-20"
适用温度：-38-+425℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏）
配套附件：安装法兰
主要外形及连接尺寸：
| DN | L | D | D1 | D2 | b | N-M | |
| 50 | 170 | 160 | 125 | 100 | 20 | 4-M18 | |
| 65 | 170 | 180 | 145 | 120 | 20 | 8-M18 | |
| 80 | 180 | 195 | 160 | 135 | 22 | 8-M18 | |
| 100 | 230 | 215 | 180 | 155 | 22 | 8-M18 | |
| 125 | 230 | 245 | 210 | 185 | 24 | 8-M18 | |
| 150 | 230 | 280 | 240 | 210 | 24 | 8-M23 | |
| 200 | 260 | 335 | 295 | 265 | 26 | 8-M23 | |
| 250 | 260 | 390 | 350 | 320 | 28 | 12-M23 | |
| 300 | 300 | 440 | 400 | 368 | 28 | 12-M23 | |
| 350 | 300 | 500 | 460 | 428 | 30 | 16-M23 | |
| 400 | 360 | 565 | 515 | 482 | 32 | 16-M25 | |
| 450 | 360 | 615 | 565 | 532 | 32 | 20-M25 | |
| 500 | 420 | 670 | 620 | 585 | 34 | 20-M25 | |
| 600 | 420 | 780 | 725 | 685 | 36 | 20-M30 |

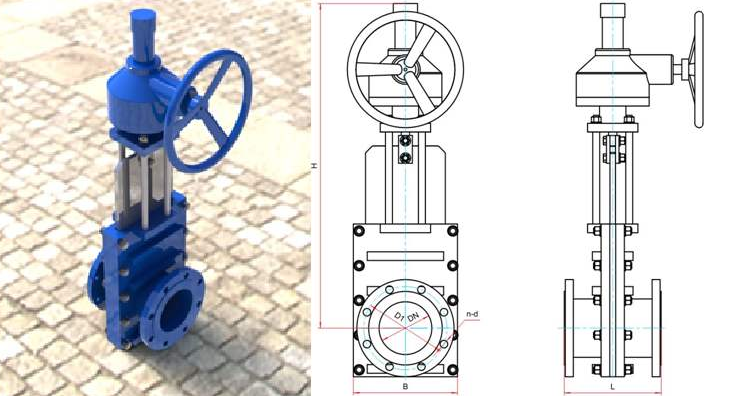

结构图：
