Z973X电动浆液阀

型号：Z973X

浏览次数：647

更新时间：2020/10/28 8:51:26

简要描述：

Z973X电动浆液阀又称料浆阀、液料闸阀，浆液阀主要由阀体、阀板、丝杆、阀杆螺母、电动执行器、U型密封条组成，本阀具有体积小，重量轻

简介：
Z973X电动浆液阀又称料浆阀、液料闸阀，浆液阀主要由阀体、阀板、丝杆、阀杆螺母、电动执行器、U型密封条组成，本阀具有体积小，重量轻，Z973X电动浆液阀产品属对夹式、平行单闸板结构，流通阻力小、可切断各种浆类、液体、污水、糊剂粒合物介质。Z973X电动浆液阀可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；Z973X电动浆液阀阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。Z973X电动浆液阀应用于电力，市政、矿山、冶金、化工、煤炭、水利、造纸、食品、钢铁等行业，是一种应用性强的新型更新替代阀门产品。

产品特点：
1、采用对夹式结构，体积小，重量轻。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封存圈，可发保证阀门的良好密封性。
4、闸板的外密封性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
5、流阻小、安装维修方便。

适用介质
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。

产品特点
结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小；
密封面采用不锈钢和硬质合金，使用寿命长；
采用柔和石墨填料，密封可靠，操作轻便灵活；
驱动方式为气动；

零部件材料：

序号	零件名称	材料	序号	零件名称	材料	备注
1	阀体	HT250	5	支架		注1：橡胶的牌号取决于介质和温度。 2：闸板材质取决于介质成分。
2	密封圈	橡胶（注1）	6	阀杆
3	闸板	不锈钢（注2）	7	螺母	ZHMn58－2－2
4	密封条	聚四氟乙烯	8	手轮	QT40－17

主要外形及连接尺寸：

公称通径DN	结构长度L		D1	D2	H	L0	D0	n-M
公称通径DN	0.6	1.0.	D1	D2	H	L0	D0	n-M
50	48	48	100	125	300	400	250	4-M16
65	48	48	120	145	310	400	250	4-M16
80	50	50	135	160	330	400	250	4-M16
100	50	50	155	180	380	400	250	8-M16
125	50	50	185	210	440	400	250	8-M16
150	60	60	210	240	500	400	250	8-M20
200	60	60	265	295	580	400	250	8-M20
250	70	70	320	350	670	420	300	12-

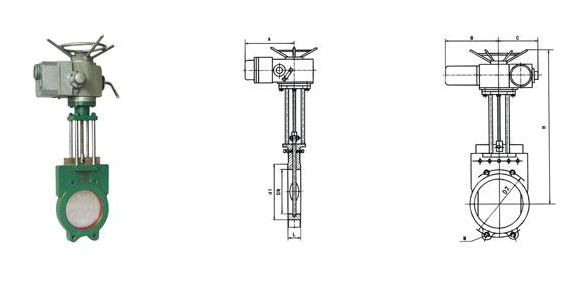

结构图：

产品展示

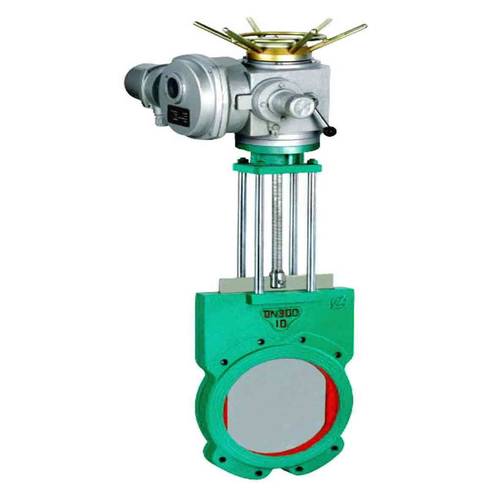

Z973X电动浆液阀
