概述：
Z73X手动浆液阀在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点，不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能。Z73X手动浆液阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。PZ73H(X、F)系列手动浆液阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
结构特点：
手动浆液阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。本阀结构特点：采用对夹式结构，体积小，重量轻。完全敞开的通道，可以防止介质在阀内沉积。新研制的U型封圈，可以保证阀门的良好密封性。闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。流阻小。安装维修方便。
主要性能规范：
| 公称压力 （MPa） | 壳体试验 （MPa） | 密封试验 （MPa） | 工用温度 | 适用介质 |
| 0.6 1.0 |
0.9 1.5 |
0.66 1.1 |
≤80℃ ≤80℃ |
煤浆、水 |
主要外形及连接尺寸：
| 公称压力 | DN | L | D | D1 | D | H | n-M |
| 0.6MPa | 50 | 40 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 40 | 145 | 120 | 180 | 305 | 4-M16 | |
| 80 | 50 | 160 | 135 | 220 | 330 | 4-M16 | |
| 100 | 50 | 180 | 155 | 220 | 380 | 4-M16 | |
| 125 | 50 | 210 | 185 | 240 | 415 | 4-M16 | |
| 150 | 60 | 240 | 210 | 280 | 490 | 4-M20 | |
| 200 | 60 | 295 | 265 | 280 | 550 | 4-M20 | |
| 250 | 70 | 350 | 320 | 360 | 693 | 8-M20 | |
| 300 | 70 | 400 | 368 | 400 | 796 | 8-M20 | |
| 350 | 80 | 460 | 428 | 400 | 895 | 10-M20 | |
| 400 | 80 | 515 | 482 | 500 | 1004 | 10-M22 | |
| 450 | 90 | 565 | 532 | 500 | 1110 | 14-M22 | |
| 500 | 100 | 620 | 585 | 600 | 1210 | 14-M22 | |
| 600 | 100 | 825 | 685 | 700 | 1460 | 14-M27 | |
| 700 | 100 | 840 | 800 | 800 | 1680 | 16-M27 | |
| 800 | 120 | 950 | 905 | 800 | 1910 | 16-M30 | |
| 900 | 120 | 1050 | 1005 | 800 | 2130 | 20-M30 | |
| 1000 | 160 | 1160 | 1115 | 900 | 2380 | 20-M30 |

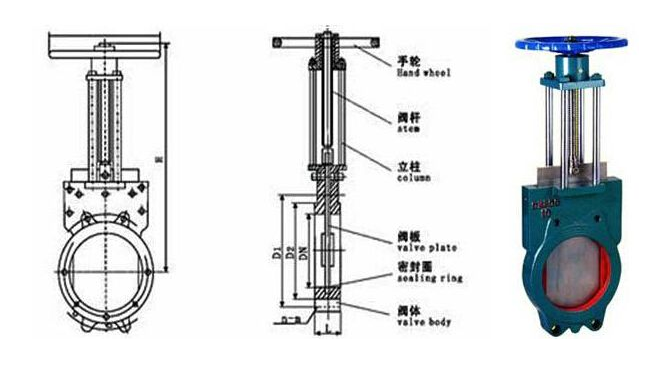

结构图：
