SCZ73F穿透式插板阀

型号：SCZ73F

浏览次数：659

更新时间：2020/10/27 9:33:54

简要描述：

SCZ73F穿透式插板阀的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。

性能：
SCZ73F穿透式插板阀的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。双向密封，带两个阀座封圈，此闸板更长且底部伸出阀体，需要两个密封填料装置。闸板形成一个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部五介质堆积。该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。

密封试验：
用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。SCZ73F专用穿透式插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。插板阀清洁度要求按JB/T7748的规定。静压寿命试验。插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。

特点：
是该阀门配电动执行器可实现远程微电脑控制。在电源供应中断时，也可以通过手动来操作阀门启闭，从而紧急控制了介质的流向，也避免了事故的发生。也可以使用现场电控箱、远程PLC电动智能控制等附件来操作和调试的控制。其是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。用户可根据实际需要进行选择。

产品参数：
材质:铸钢、不锈钢
阀座密封圈:橡胶、三元乙丙橡胶、氟橡胶
堆焊2Cr13、不锈钢、硬质合金
填料密封:石墨盘根，四氟盘根
闸板材质:2Cr13、201、304、316、316L
输入信号:调节式: 4~20mADC
连接形式:对夹式
公称通径范围:DN50-DN500
公称压力范围:1.0MPa-1.6MPa

产品参数：

DN	L	H1	H2	H3	D1	D2	D0	N-M	P	B
100	51	405	705	585	180	156	240	8-M16	490	170
125	57	450	780	665	210	184	260	8-M16	490	190
150	570	510	810	770	240	211	280	8-M20	490	240
200	70	615	930	920	295	266	300	12-M20	520	335
250	70	715	1080	1175	355	319	320	12-M24	520	335
300	76	822	1140	1255	410	370	340	12-M24	520	335
350	76	975	1290	1455	470	429	360	16-M24	520	350
400	89	1024	1344	1559	525	480	400	16-M27	605	390
450	89	1235	1560	1926	585	548	450	20-M27	605	430
500	114	1265	1610	2226	650	609	500	20-M30	605	430

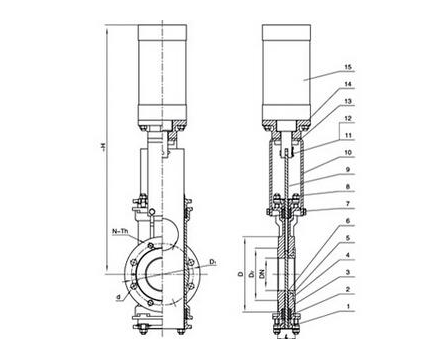

结构图：

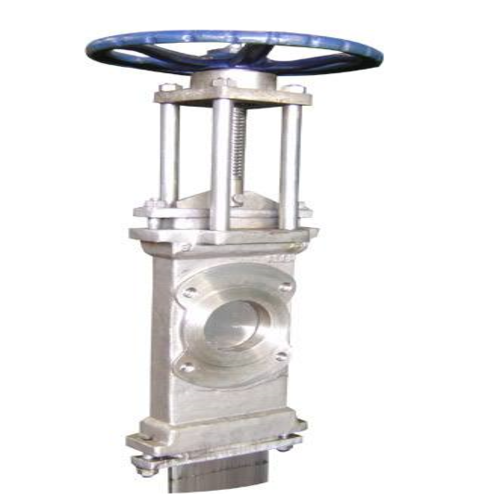

产品展示

SCZ73F穿透式插板阀
