PZ973H电动刀型闸阀

型号：PZ973H

浏览次数：669

更新时间：2020/10/26 14:40:38

简要描述：

PZ973H电动刀型闸阀适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。

简介：
PZ973H电动刀型闸阀适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。PZ973H电动刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业自动化要求。

性能特点：
①超短结构长度，节省材料，可使管路系统整体重量大大减轻；
②占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性；
③闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏；
④上密封填料采用柔性PTFE，密封可靠、操作轻便灵活；
⑤闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

参数
①电源：AC380V、50HZ；
②标准型：标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65，可直接用于户外；
③防水型：产品具有防尘、防浸水（IP67）的外壳防护等级；
④防爆型（EX）：防爆等为DⅡBT4/DⅡCT4（不含乙炔）；
⑤环境温度：-20℃~40℃；
⑥可选：配电气控制器。

主要性能规范：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	纸浆、污水、煤浆、灰、渣水混和物

二、PZ973H电动刀型闸阀--主要零部件材质：

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

三、PZ973H电动刀型闸阀--主要外形及连接尺寸(mm)：PZ973H、PZ973X、PZ973Y、PZ943H、PZ943F、PZ943X

公称压力	DN	L	D1	D2	H	A	B	C	D	N-Φ	电装型号
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90

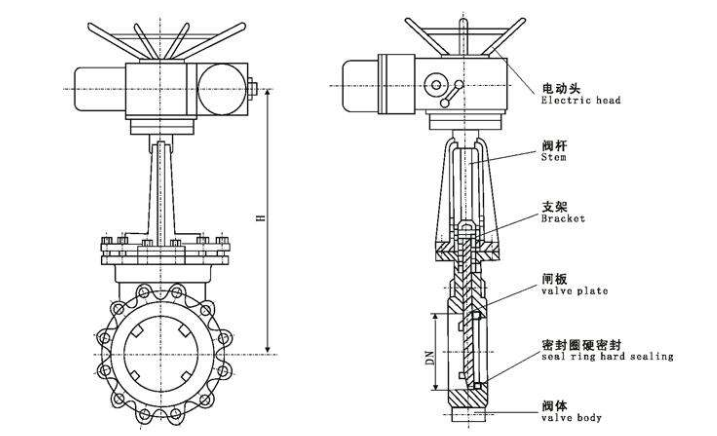

结构图：

产品展示

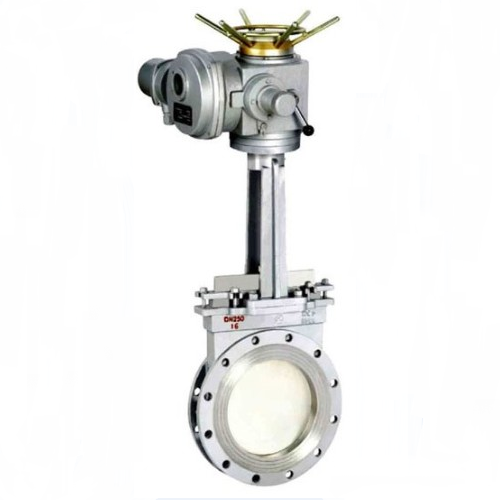

PZ973H电动刀型闸阀
