产品概述:
TD641W气动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。TD641W气动通风蝶阀蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。
安装维护:
1、在安装时,阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀,开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。
施工、安装要点:
1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
蝶阀工作原理图蝶阀工作原理图
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
选用要点:
1、蝶阀主要控制参数为规格尺寸。
2、蝶阀为单板式风阀,其结构简单、加工方便、造价低廉、操作简便,但调节精度差,仅适用于通风与空调系统中作开关或粗调节的场合。
3、可手动、电动或拉链式操作,可90°范围任意角度固定。
4、由于单轴单阀板,承受力有限,在大压差、大流速条件下时阀门使用寿命短。该阀有密闭式与普通式之分,保温和非保温之分。
5、电动式蝶阀仅有双位式控制,电动执行机构与多叶阀相同。
执行标准:
《风量调节阀》JB/T7228-94
制造标准:GB/T 12238-89
法兰标准:JB79-59
检验标准:JB/T9092-99
主要参数:
公称压力(MPa) |
0.05MPa |
介质温度 |
-30℃~-350℃ |
强度试验 |
0.1MPa |
适用介质 |
冷热风、烟气 |
介质流速 |
25m/s |
泄漏率 |
3% |
主要零件材料:
零件名称 |
阀体 |
阀板 |
阀轴 |
材料 |
碳钢 |
碳钢 |
碳钢、不锈钢 |
主要外形连接尺寸 单位:mm
DN |
D |
D1 |
L |
L1 |
L2 |
n-Фd |
b |
300 |
405 |
370 |
120 |
716 |
220 |
82 |
10 |
350 |
455 |
420 |
140 |
786 |
240 |
84 |
10 |
400 |
505 |
470 |
140 |
924 |
270 |
128 |
10 |
450 |
570 |
530 |
160 |
999 |
295 |
128 |
10 |
500 |
620 |
580 |
160 |
1079 |
325 |
128 |
10 |
600 |
720 |
680 |
180 |
1140 |
380 |
168 |
12 |
700 |
820 |
780 |
180 |
1240 |
430 |
168 |
12 |
800 |
920 |
880 |
200 |
1350 |
490 |
168 |
12 |
900 |
1040 |
990 |
200 |
1450 |
540 |
168 |
14 |
1000 |
1140 |
1090 |
220 |
1550 |
590 |
208 |
14 |
1100 |
1240 |
1190 |
220 |
1800 |
640 |
208 |
14 |
1200 |
1340 |
1290 |
240 |
1900 |
690 |
208 |
14 |
1300 |
1440 |
1390 |
240 |
2020 |
760 |
208 |
16 |
1400 |
1540 |
1490 |
260 |
2120 |
810 |
248 |
16 |
1500 |
1640 |
1590 |
260 |
2220 |
860 |
248 |
16 |
1600 |
1740 |
1690 |
280 |
2390 |
980 |
248 |
16 |

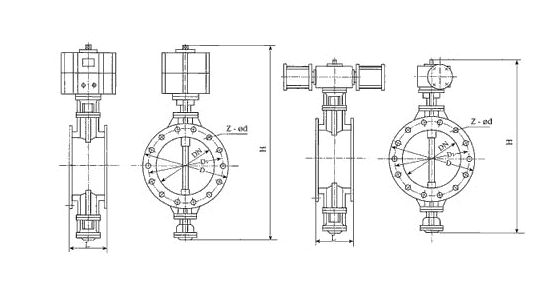

结构图:
