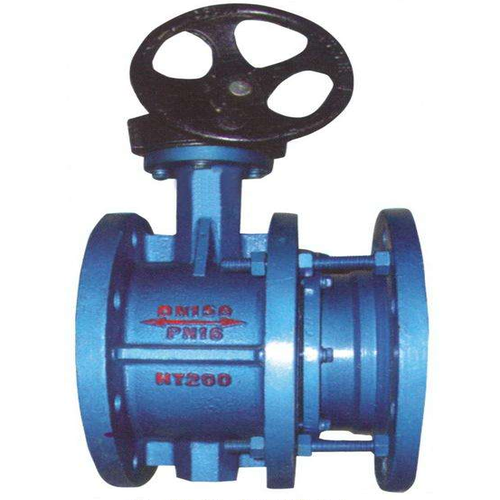

简介：
SD341X伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的装置。
特点说明：
1、SD341X伸缩蝶阀结构独特，设计灵活，重量轻，省力，启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便。
3、密封部位可调节更换，密封性能可靠。
注意事项：
伸缩蝶阀安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。
伸缩蝶阀出厂时结构长度为zui小长度，安装时，拉至安装长度(即设计长度)。
当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。
伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。
主要零部件材料：
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450-10、不锈钢 |
|
蝶板 |
WCB、QT450-10、不锈钢 |
|
阀轴 |
2Cr13不锈钢 |
|
密封圈 |
橡胶 |
|
填料 |
柔性石墨 |
采用标准：
|
制造标准 |
JB/T8527-97、GB/T 122387-89 |
|
法兰标准 |
GB9113-2000、GB17241.6-1998 |
|
检验标准 |
GB/T 13927-92 |
主要技术参数：
|
公称通经DN（mm) |
50～2000 |
50～1600 |
||
|
公称药理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
|
适用温度 |
软密封 |
X:-40℃～90℃;XF:-20℃～200℃ |
||
|
硬密封 |
碳钢:-29℃～425℃不锈钢-40℃～650℃ |
|||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
|
泄漏率 |
符合GB/T13927-92标准 |
|||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|||
主要外形连接尺寸单位：mm
|
规格 |
D |
D1 |
D2 |
Lmax |
Lmin |
H1 |
H2 |
N-Фd |
|
100 |
220 |
180 |
156 |
216 |
174 |
110 |
170 |
8-Ф18 |
|
125 |
250 |
210 |
184 |
232 |
186 |
123 |
182 |
8-Ф18 |
|
150 |
285 |
240 |
211 |
239 |
194 |
140 |
210 |
8-Ф22 |
|
200 |
340 |
295 |
266 |
264 |
214 |
170 |
238 |
8-Ф22 |
|
250 |
395 |
350 |
319 |
296 |
235 |
195 |
270 |
12-Ф22 |
|
300 |
445 |
400 |
370 |
300 |
250 |
222 |
300 |
12-Ф22 |
|
350 |
505 |
460 |
429 |
320 |
270 |
252 |
330 |
16-Ф22 |
|
400 |
565 |
515 |
480 |
332 |
282 |
285 |
368 |
16-Ф26 |
|
450 |
615 |
565 |
530 |
355 |
305 |
310 |
402 |
20-Ф26 |
|
500 |
670 |
620 |
582 |
365 |
315 |
337 |
438 |
20-Ф30 |
|
600 |
780 |
725 |
682 |
420 |
340 |
393 |
490 |
24-Ф30 |
|
700 |
895 |
840 |
794 |
446 |
396 |
450 |
558 |
24-Ф33 |
|
800 |
1015 |
950 |
901 |
476 |
426 |
515 |
625 |
28-Ф33 |
|
900 |
1115 |
1050 |
1001 |
506 |
456 |
560 |
685 |
28-Ф33 |

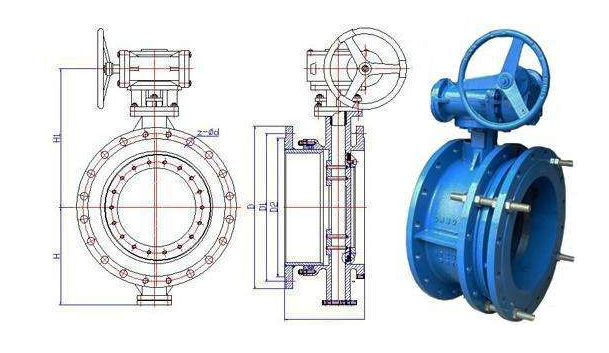

结构图：
