概述:
D373H对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,具有耐高温、高压、低温等特点,采用“U”型不锈钢密封圈,该阀精密的弹性密封圈与经过镀铬抛光的蝶板密封面接触,二者有机的结合,被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
工作原理:
D373H对夹式硬密封蝶阀开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
特点:
1、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用
主要零部件材料:
零件名称 |
材料 |
阀体 |
WCB、合金钢、不锈钢、QT450-10 |
蝶板 |
WCB、合金钢、不锈钢、QT450-10 |
阀轴 |
2Cr13不锈钢、合金钢 |
密封圈 |
不锈钢圈 |
填料 |
柔性石墨 |
采用标准:
制造标准 |
JB/T 8527-97 |
法兰标准 |
GB9113-2000 |
结构长度标准 |
GB12221-89 |
检验标准 |
GB/T 13927-92 |
主要尺寸及重量 :
公称压力 PN(MPa) |
公称通径 |
尺寸(mm) |
重量(kg) |
||||||||
L |
D1 |
D2 |
Z-φd |
H1 |
H |
||||||
短 |
长 |
D43 |
D343 |
D43 |
D343 |
||||||
O.25 |
40 |
33 |
100 |
80 |
4-14 |
76 |
198 |
248 |
35 |
67 |
|
50 |
43 |
110 |
90 |
4-14 |
85 |
202 |
254 |
43 |
76 |
||
65 |
46 |
130 |
110 |
4-14 |
95 |
222 |
278 |
52 |
98 |
||
80 |
49 |
64 |
150 |
125 |
4-18 |
110 |
246 |
312 |
74 |
12 |
|
100 |
56 |
64 |
170 |
145 |
4-18 |
122 |
270 |
330 |
102 |
168 |
|
125 |
64 |
70 |
200 |
175 |
8-18 |
138 |
294 |
368 |
14 |
202 |
|
150 |
70 |
76 |
225 |
200 |
8-18 |
158 |
326 |
404 |
178 |
249 |
|
200 |
71 |
89 |
280 |
255 |
8-18 |
188 |
- |
496 |
- |
455 |
|
250 |
76 |
114 |
335 |
310 |
12-18 |
224 |
- |
558 |
- |
589 |
|
300 |
83 |
114 |
395 |
362 |
12-23 |
254 |
- |
632 |
- |
742 |
|
350 |
92 |
127 |
445 |
412 |
12-23 |
288 |
- |
672 |
- |
96 |
|
400 |
102 |
140 |
495 |
462 |
16-23 |
320 |
- |
714 |
- |
1273 |
|
450 |
114 |
152 |
550 |
518 |
16-23 |
350 |
- |
768 |
- |
1664 |
|
500 |
127 |
152 |
600 |
568 |
16-23 |
388 |
- |
828 |
- |
213 |
|
600 |
154 |
178 |
705 |
670 |
20-25/26 |
440 |
- |
952 |
- |
287 |

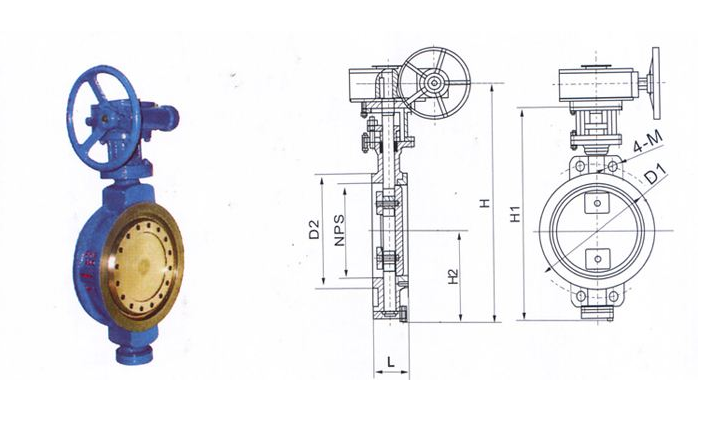

结构图:
