简介:
ZFQ防爆阻火呼吸阀集阻火器与呼吸阀为一体,其新颖的结构为国内首创。它是石化储罐必备的新型安全设备,其优点是阻火呼吸性能好,重量轻,维修方便。ZFQ防爆阻火呼吸阀适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品:如汽油、煤油、柴油、原油、甲苯、乙醇、航空油、食品油等介质储罐使用,可与液压安全阀配套使用,它在-29℃~+60℃的温度环境中正常工作。
性能及特点:
壳体选用铸钢和铝合金,耐腐蚀性好;
波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好;
结构简单,易检修,安全方便;
维修与保养:
1.应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上的每个孔畅通,防止堵塞,确保安全正常使用。
2.定期检查通气正、负阀盘动作是否灵活,导杆与阀盘接触密封有无损坏,如有损坏应立即调换。
3.在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。
4.新阀启动时,应在安装前清除阀盘的防震物,否则呼吸阀将失灵。
5. 因天气潮湿风沙情况下,温度达到零度范围内,储罐不可发油使用。急生产时必须先打开量油孔其它之类的供气产品,以保持储罐安全作用。
6.呼吸阀在正常工作进油之前,必须先打开量油孔。
主要技术参数:
A级正压 |
355Pa (36毫米水柱) |
负压 |
295Pa (30毫米水柱) |
B级正压 |
980Pa (100毫米水柱) |
负压 |
295Pa (30毫米水柱) |
C级正压 |
1765Pa (180毫米水柱) |
负压 |
295Pa (30毫米水柱) |
零部件材料:
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
正压阀盘材料 |
不锈钢304、316、铝合金 |
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
环境温度 ℃ |
-30~60 |
操作压力 Pa |
-295~98000 -30mmH2O~+10000mmH2O |

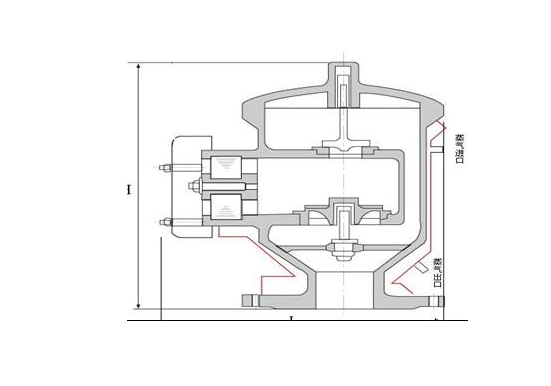

结构图:
