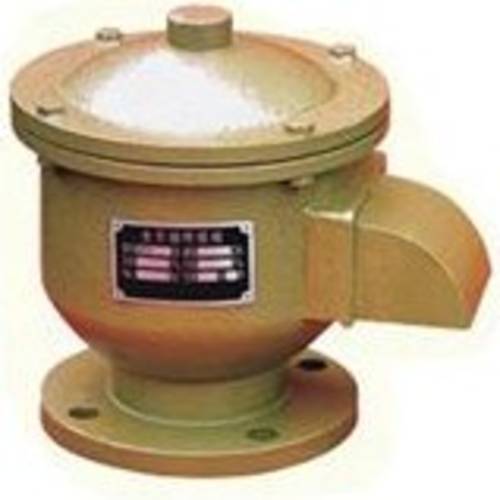

产品概述：
GFQ全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。
性能及特点：
GFQ全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。 其壳体选用铸铁、铸钢和铝合金，耐腐蚀性好； 阀盘采用四氟材料，耐低温，防冻性能好；结构简单，易检修，安全方便； 全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。
呼吸阀的选用方法
1、对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道式呼吸阀。
2、机械呼吸阀的控制压力应与有关的承压能力相适应。
3、机械呼吸阀的规格应满足油罐的进出油呼吸气体流量要求。
使用说明：
为了呼吸阀安用安全，在使用前先检查导杆和阀盘是否灵活。此阀要定期（ 6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。 检修完毕后，一切正常可重新使用。呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
零部件材料：
|
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
|
正压阀盘材料 |
不锈钢304、316、铝合金 |
|
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
|
环境温度 ℃ |
-30~60 |
主要技术参数：
|
A级正压 |
355Pa (36毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
B级正压 |
980Pa (100毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
C级正压 |
1765Pa (180毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
连接外形尺寸： GB、JB
|
规格 |
安装尺寸（毫米） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
DN25 |
70 |
100 |
115 |
180 |
4×10 |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN80 |
150 |
185 |
213 |
260 |
4×16 |
|
DN100 |
170 |
205 |
265 |
290 |
4×16 |
|
DN150 |
225 |
260 |
305 |
330 |
8×16 |
|
DN200 |
280 |
315 |
355 |
350 |
8×16 |
|
DN250 |
335 |
370 |
420 |
400 |
12×16 |

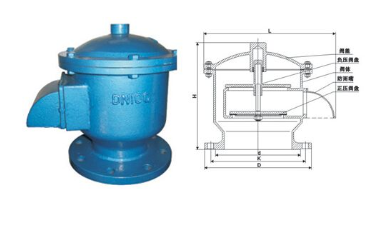

结构图：
