产品概述:
Q41F黄铜法兰球阀在管道内流体上主要用于切断、分配和改变介质流动方向。黄铜球阀常被用于水暖、水管、空调内外机连接管和散热器等。法兰连接钢制球阀的结构设计吸收了国内外先进技术,阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。Q41F黄铜法兰球阀设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。DN15~200mm可采用浮动球结构,DN150~500mm可采用固定球结构。
特点:
1、适用于经常操作,启闭迅速、轻便。
2、流体阻力小。
3、结构简单,相对体积小,重量轻,便于维修。
4、密封性能好
5、不受安装方向的限制,介质的流向可任意
性能参数:
型号 |
Q41F-16 |
Q41F-16P |
|
工作压力(MPa) |
1.6~2.5 |
||
适用温度(℃) |
≤180 |
||
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
|
材料 |
阀体、阀盖 |
可锻铸铁 |
铬镍系不锈钢 |
球体、阀杆 |
碳钢/不锈钢 |
铬镍系不锈钢 |
|
密封圈 |
柔性石墨垫圈/316+柔性石墨垫圈 |
||
填料 |
聚四氟乙烯 |
主要外形尺寸:
DN |
SIZE |
L |
H |
D |
K |
D1 |
n-φd |
15 |
1/2 |
78 |
62 |
95 |
65 |
119 |
4-14 |
20 |
3/4 |
81 |
67 |
105 |
75 |
136 |
4-14 |
25 |
1 |
84 |
73 |
115 |
85 |
134 |
4-14 |
32 |
1 1/4 |
95.5 |
96 |
140 |
100 |
153 |
4-18 |
40 |
1 1/2 |
108 |
96 |
150 |
110 |
143 |
4-18 |
50 |
2 |
108 |
103 |
165 |
125 |
143 |
4-18 |
65 |
2 1/2 |
112.5 |
115 |
186 |
145 |
245 |
8-18 |
80 |
3 |
123.5 |
120 |
200 |
160 |
232 |
8-18 |
100 |
4 |
140 |
154 |
215 |
180(190) |
239 |
8-18
|

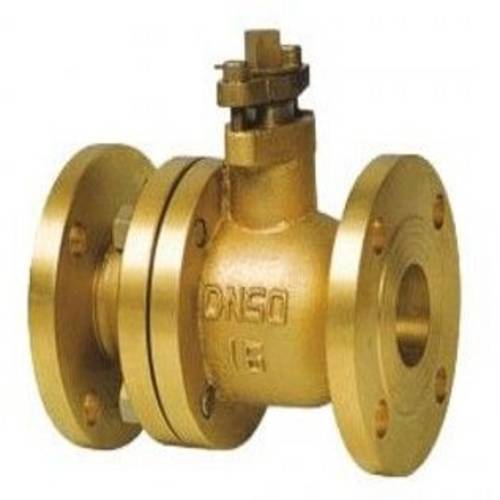

实物图:
