产品简述:
CQA槽车球阀采用了单浮动球体固定封圈技术的燃气槽车专用装卸球阀,其与槽车紧急切断阀和装卸管总成配套使用,槽车球阀具有启闭快速,密封可靠的特点,作为控制槽车装车和卸车时介质流通和截断的装置。不锈钢槽车球阀采用法兰连接安装在紧急切断阀下游,出口与同规格快速接头配合使用,用来装卸和卸荷介质时的接通和截断,待放散阀,槽车球阀适用于液化气槽车和液氨槽车上,并采用浮动式球体进行启闭,操作速度快。
产品应用:
CQA槽车球阀采用法兰连接安装在紧急切断阀下游,出口与同规格快速接头配合使用,用来装卸和卸荷介质时的接通和截断,当放散阀,不锈钢槽车球阀适用于液化气槽车和液氨槽车上,并采用浮动式球体进行启闭,操作速度快。CQA-25P槽车球阀采用法兰连接安装在紧急切断阀下游,出口与同规格快速接头配合使用,用来装卸和卸荷介质时的接通和截断,待放散阀,适用于液化气槽车和液氨槽车上,并采用浮动式球体进行启闭,操作速度快。
工作原理:
CQA-25P不锈钢槽车球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动 作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。主要用于截断或接通管道和设备介质,也可用于流体的调节与控制。
产品特点:
1、安装简便,能以任意方向安装于管道中的任意部位。
2、优质的密封圈材料具有耐高温、耐高压、耐腐蚀之性能。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
主要性能参数:
公称压力 |
壳体试验 |
密封试验 |
适用介质 |
适宜温度 |
2.5 |
3.75 |
2.75 |
液化气、液氨等 |
-40~+80℃ |
4.0 |
6.0 |
4.4 |
主要零件材料:
阀体 |
球体、阀杆 |
密封圈 |
填料 |
不锈钢 |
不锈钢 |
增强聚四氟乙烯 |
聚四氟乙烯 |
CQA-25P主要外形尺寸和连接尺寸
PN |
DN |
d |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
W |
2.5MPa |
25 |
22 |
194 |
78 |
115 |
85 |
65 |
16 |
2 |
4-14 |
150 |
2.5MPa |
50 |
46 |
230 |
88 |
160 |
125 |
100 |
20 |
3 |
4-18 |
180 |

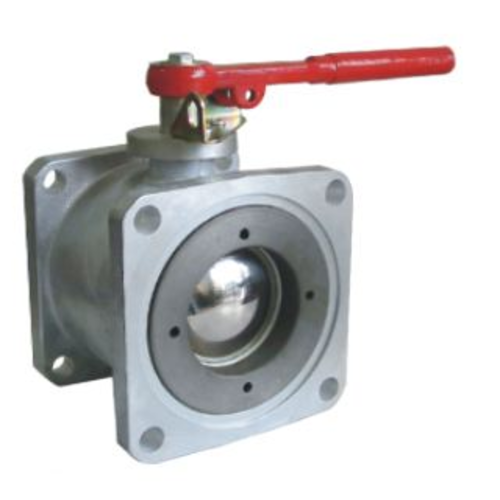

实物图:
