概述:
J965Y高压Y型截止阀安装在锅炉主给水管道上,作为启闭装置用,阀门必须处于全开或全关状态,不能作为调节阀使用,阀门是Y型阻力小,阀杆zhong心线与支管zhong心线是45度角。
工作原理:
J965Y高压Y型截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。
结构特点:
1,采用压力自紧式密封结构,用牵制板予紧密封圈,密封圈采用成型的柔性石墨圈,介质压力越高,密封性能越好.
2,采用撞击式手轮减少了操作力.
3,阀座嵌入阀体,平面密封,阀瓣与阀座密封面均采用钴基硬质合金等离子喷焊而成,耐磨,抗擦伤,阀杆表面经抗蚀性氮化处理,介质从阀瓣下面流入.
产品优点:
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90度,便于远距离的控制。
5.维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
应用规范:
1设计制造JB3595规定
2结构长度按JB3595规定或按用户要求
3连接端按JB3595规定或按用户要求
4阀门检查和试验按JB3595规定
产品尺寸:
公称通径DN(mm) | 尺寸(mm) | 重量(Kg) | |||||
L | D1 | Do | H | Lo | L1 | ||
PN32(320) J565Y-320V型 | |||||||
80 | 390 | 64 | 120 | 750 | - | - | 121 |
100 | 480 | 108 | 185 | 870 | - | - | 212 |
125 | 533 | 132 | 218 | 995 | - | - | 312 |
150 | 610 | 166 | 245 | 1205 | - | - | 510 |
175 | 750 | 175 | 278 | 1565 | - | - | 708 |
200 | 762 | 200 | 290 | 1670 | - | - | 980 |
225 | 850 | 108 | 310 | 1705 | - | - | 1060 |
250 | 914 | 248 | 348 | 1870 | - | - | 1380 |
300 | 1041 | 300 | 430 | 2335 | - | - | 2824 |

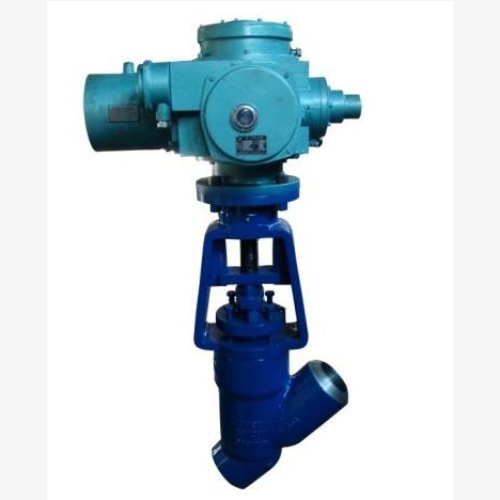

实物图:
