J761Y液动高加进口阀

型号：J761Y

浏览次数：594

更新时间：2020/8/27 10:56:28

简要描述：

J761Y液动高加进口阀运行过程中，当发生管系泄漏或疏水阀失灵等情况时会导致汽侧水位升高，易造成高压给水倒灌入汽轮机。为防止事故发生，当汽侧水位达到报警水位时，电接点水位发讯器接点接通，快速启闭电磁阀打开，凝结水进入进口阀活塞上方，进口阀瓣关闭，切断进口高加的给水，同时旁路打开，给水经旁路进入锅炉，高加解列，从而保证机组正常运行。

一、简介：
J761Y液动高加进口阀进口和出口处，作为高加的保护阀门。高加运行过程中，当发生管系泄漏或疏水阀失灵等情况时会导致汽侧水位升高，易造成高压给水倒灌入汽轮机。为防止事故发生，当汽侧水位达到报警水位时，电接点水位发讯器接点接通，快速启闭电磁阀打开，凝结水进入进口阀活塞上方，进口阀瓣关闭，切断进口高加的给水，同时旁路打开，给水经旁路进入锅炉，高加解列，从而保证机组正常运行。高加投入时，进口阀阀瓣在系统内给水压力作用下自动开启并切断旁路，给水经过高压加热器后进入锅炉，从而提高电厂的热效率并保证机组安全运行。

二、工作原理：
J761Y液动高加进口阀高加给水加热器用进口阀（入口阀）、出口阀（出口止回阀）系列产品分别用于50MW-600MW锅炉高压加热器进口和出口处，作为高加的保护阀门。高加运行过程中，当发生管系泄漏或疏水阀失灵等情况时会导致汽侧水位升高，易造成高压给水倒灌入汽轮机。为防止事故发生，当汽侧水位达到报警水位时，电接点水位发讯器接点接通，快速启闭电磁阀打开，凝结水进入进口阀活塞上方，进口阀瓣关闭，切断进口高加的给水，同时旁路打开，给水经旁路进入锅炉，高加解列，从而保证机组正常运行。高加投入时，进口阀阀瓣在系统内给水压力作用下自动开启并切断旁路，给水经过高压加热器后进入锅炉，从而提高电厂的热效率并保证机组安全运行。

三、特点：
1、阀门上部设计了手轮关紧结构，高加解列、检修时，旋下手轮顶紧阀瓣，可防止给水泄漏进入高加及导致密封面损坏，防止误操作而使给水进入高加，并在阀门因意外卡阻时也能够顺利关闭阀门。
2、阀门中腔采用压力自紧密结构，密封性好。
3、进口阀采用了外置活塞室结构，控制介质为凝结水，控制系统因在低温度、低压力、低压差下工作而具有较高的可靠性。

四、零部件材料:

名称	阀体	阀盖	支架	阀杆	阀杆螺母
材料	碳钢	ZG230-450	ZG230-450	38CrMoALA	ZQAL9-4
名称	阀瓣	密封圈	四开环	阀座	填料
材料	ZG230-450	RSM+1Cr18Ni9Ti	38CeMoALA	25	柔性石墨

主要外形及连接尺寸：

序号	型号	公称通径 DN（mm）	公称压力 PN（Mpa）	介质	使用温度（℃）	质量（Kg）	连接尺寸外径×壁厚（mm）	驱动活塞压力（Mpa）	备注
1	GJR963Y-32	175	32	水	427	555	φ219×16	0.78~0.98
2	GJR963Y-32	225	32	水	427	663	φ273×20	0.78~0.98
3	GJR963Y-32	250	32	水	427	1359	φ325×31	0.78~0.98
4	GJR963Y-32	300	32	水	427	2300	φ377×35	0.78~0.98
5	GJR963Y-32	350	32	水	427	2785	φ457×52	2.9
6	GJR963Y-32	500	32	水	427	4900	φ508×36	2.9

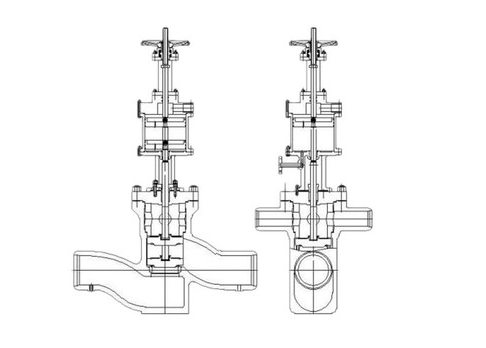

结构图：

产品展示

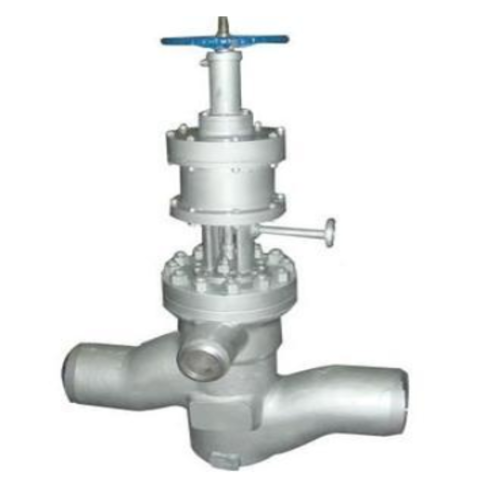

J761Y液动高加进口阀
