介绍:

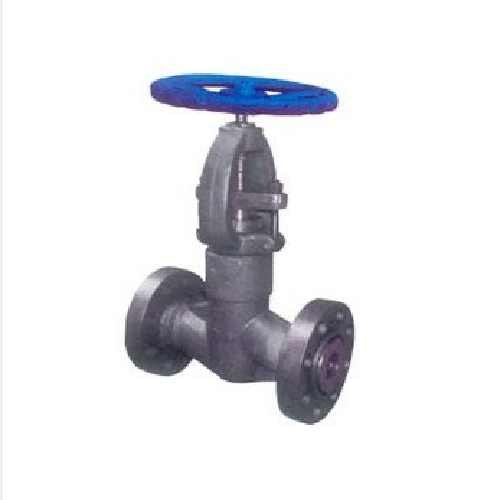

J41Y高压自密封截止阀可以根据不同的压力，不同的温度，采用特殊的结构和相应的密封，试确保截止阀在工作压力的状态下不会发生泄漏，密封面不易磨损、擦伤、密封性能好、寿命长。结构紧凑、启闭性好、高度小、维修方便，高压截止阀 适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。有三种盖设计形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
原理：
J41Y高压自密封截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀内时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
优点：
l 在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨．
2 开启高度一般仅为阀座通道直径的l / 4 ，因此比闸阀小得多。
3 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。但是，截止阀的缺点也是不容忽视的。其缺点主要是流阻系数比较大，因此造成压力损失，特别是在液压装置中，这种压力损失尤为明显。
产品特点：
1、结构紧凑、启闭性好、高度小、维护方便。
2、中腔采用自密封结构，压力越高，密封性越好。
3、具有抗气蚀作用耐磨、耐蚀、耐冲刷、使用寿命长。
4、密封面为硬质合金不易磨损、擦伤、密封性能好，寿命长。
5、阀体阀盖为整体锻制而成，强度高，造型美观，材质可靠。
6、中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
7、阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏。
