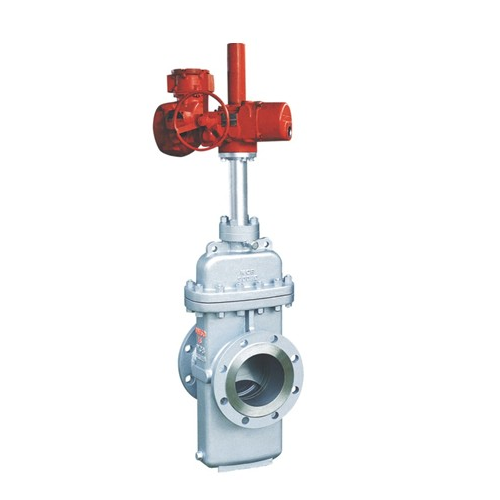

简介:
Z943F电动平板闸阀全通径时流阻小,两边的密封由聚四氟乙烯或橡胶O型环压紧在闸板上形成,这种阀门在全关或全开时不能做到中腔无气,不便于用户抢修时迅速判断阀门是否关严,要达到中腔无气则启闭扭矩会迅速增加;有些厂家制成缩径的,列如DN200口径,内径只有150mm,用户特别要注意。因此这种平板闸阀适用于压力级制较低,公称通径较小的场合。Z943WF电动平板闸阀是一种闸阀,适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。
应用范围:
Z943F电动平板闸阀采用新型浮动式密封结构,适用于压力不大于10MPa,温度-29~121℃的H2S气体含量较高的天然气管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强的防腐、耐磨、耐冲蚀性能,是石油工业界一种理想的新型装备。平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线
产品特点:
1、此平板闸阀为无导流孔单阀板双座密封结构的平板闸阀。
2、阀座密封圈是采用PTEF具有金属和PTFE的双重密封和施加预紧力的浮动阀座结构(通过弹簧的弹力自动调节),使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
3、此平板闸阀,在阀体的外部设有注油脂结构,油脂通过注脂器、阀座进入阀门密封面,使阀门达到零泄漏。此润滑脂具有良好的抗水性,使用温度适用于≤180℃。
4、由于阀杆与闸板的公差设计合理,无论是全开或是全关不会发生闸板移动,闸板始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
5、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活。
产品优点:
1、 采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2、 闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金,耐冲蚀。
3、 阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。
4、 关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向,形成较大的密封比压,从而形成一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5、 由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。
产品参数:
公称压力(MPa) 1.6
壳体试验压力(MPa) 1.76
密封试验压力(MPa) 2.4
适用介质: 水、油品、天然气等
适用温度: -29℃~121℃

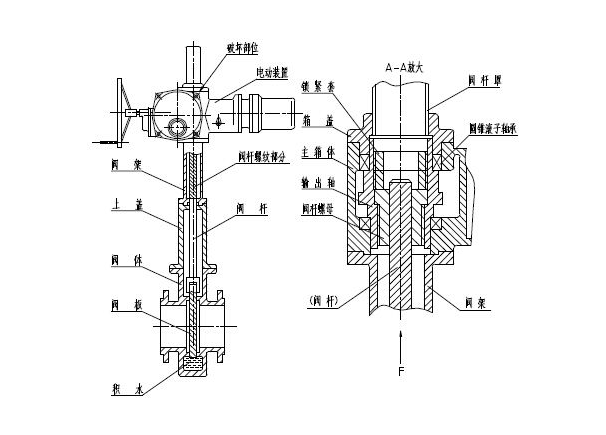

结构图:
