介绍：
Z45H暗杆闸阀替代传统铸铁阀门，结构紧凑、设计合理、阀门刚性好，通道流畅、流阻系数小。型号为Z45H-10C、Z45H-16C。它的密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。Z45H铸钢暗杆闸阀驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
产品性能：
Z45H暗杆闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门,闸阀在管路中主要作切断用。动作灵活可靠，密封性能优良。Z45H低压暗杆铸钢闸阀，替代传统铸铁阀门，结构紧凑、设计合理、阀门刚性好，通道流畅、流量系数大流阻系数小,结构简单,便于维修。型号为Z45H-10C、Z45H- 16C、Z45H- 25C。它的密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
性能参数：
| 型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
| 密封 | 强度 | ||||
| Z45H-10/16/25 | 1 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油 |
| Z45W-10/16/25 | |||||
| Z45T-10/16 | |||||
零件材料：
| 型号 | 阀体、阀盖、闸板 | 密封圈 | 阀 杆 | 填 料 |
| Z45H-10C | 灰铸铁、铸钢、304、316、316L不锈钢 | 不锈钢 | 碳钢、不锈钢 | 浸油石棉盘根 |
| Z45W-10P/R/RL | ||||
| Z45T-10 | ||||
| Z45T-16C | ||||
| Z45W-16P/R/RL | ||||
| Z45H-25C | ||||
| Z45T-16 | ||||
| Z45W-25P/R/RL |
尺寸数据：
| 口 径 | PN10 | PN16 | ||||||
| DN（mm) | L | D | H | D0 | L | D | H | D0 |
| 40 | 165 | 145 | 300 | 160 | 240 | 345 | 200 | 160 |
| 50 | 180 | 160 | 300 | 180 | 250 | 355 | 240 | 180 |
| 65 | 195 | 180 | 340 | 180 | 265 | 375 | 240 | 180 |
| 80 | 210 | 195 | 360 | 200 | 280 | 435 | 280 | 200 |
| 100 | 230 | 215 | 400 | 200 | 300 | 500 | 320 | 200 |
| 125 | 255 | 245 | 500 | 240 | 325 | 615 | 360 | 240 |
| 150 | 280 | 280 | 550 | 240 | 350 | 675 | 360 | 240 |
| 200 | 330 | 335 | 620 | 320 | 400 | 750 | 400 | 320 |
| 250 | 380 | 390 | 700 | 320 | 450 | 970 | 450 | 320 |
| 300 | 420 | 440 | 800 | 400 | 500 | 1145 | 560 | 400 |
| 350 | 450 | 500 | 950 | 400 | 550 | - | - | 400 |
| 400 | 480 | 565 | 1050 | 500 | 600 | - | - | 500 |
| 450 | 510 | 615 | 1175 | 500 | 650 | - | - | 500 |
| 500 | 540 | 670 | 1410 | 720 | 700 | - | - | 720 |

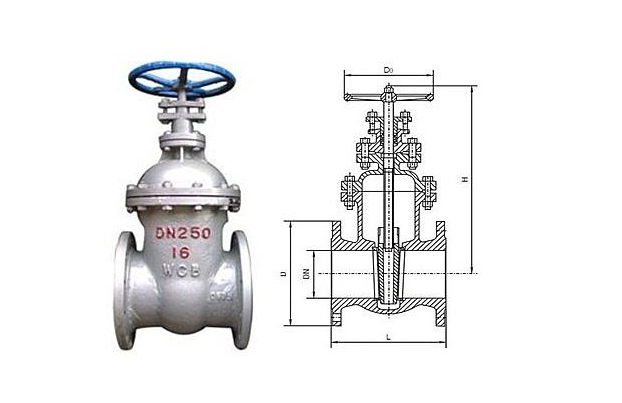

结构图：
