简介:
Z43WF无导流孔平板闸阀阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。Z43WF无导流孔平板闸阀执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。无导流孔平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。
工作原理:
当介质压力低时,金属密封面的密封力不足以达到满意的密封。相反当介质压力高时,如果密封面不用系统介质或外来介质润滑时,经常启闭就可 能使密封面磨损过大。另一个不足是,在圆形流道上横向运动的圆形闸板只有当它处在阀门关位置的50%时,这种阀门对流量的控制才较敏感。而且,闸板在却断 高速和高密度介质流时,会产生剧烈振动。如果将阀座做成V形通口并和闸板紧密的导向,则它也可用作节流。无导流孔平板闸阀结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小。密封面采用不锈钢和硬质合金,使用寿命长。采用柔性石墨填料、密封可靠,操作轻便灵活。驱动方式为手动、气动、电动、齿轮传动。结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
结构特点:
1、阀体有铸造和焊接两种结构。
2、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩为普通阀门的1/2,能达到方便开、关阀门。
3、阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时除去闸板脏物的作用。
4、金属对金属密封的阀门,阀体外部设有注油脂结构,油脂通过注脂器、阀座进入阀门密封面,使阀门达到不泄漏。
5、带导流孔阀门的闸板,无论是全开或是全关都与密封面吻合,密封面得到保护不受介质直接冲刷,从而增加使用寿命。
6、阀门的全开的,通道平滑为直线,流阻系数小,没有压力损失,可通毛球清扫管线。
7、带导流孔平板闸阀采用带自密封能力的填料结构,不需要经常调节,开、关轻便,且密封性良好,填料函处设有帮助助密封油脂注入结构,密封性能优良,可达到不泄漏;解决了手动阀门填料处外漏的问题。
8、带导流孔平板闸阀关闭时能自动卸掉内腔高压(详见工作原理图)。
9、全封闭结构,防护性能好,可适应要求。
10、带导流孔平板闸阀设有指示杆或观察窗以表示阀门的启闭情况。
主要外形及连接尺寸:
1.6MPa | DN | L | D | D1 | D2 | Do | f | b | H | H1 | n-Φd |
凸面法法 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C |
50 | 178 | 160 | 125 | 100 | 250 | 3 | 16 | 584 | 80 | 4-Φ18 |
65 | 190 | 180 | 145 | 120 | 250 | 3 | 18 | 634 | 95 | 4-Φ18 | |
80 | 203 | 195 | 160 | 135 | 250 | 3 | 20 | 688 | 100 | 8-Φ18 | |
100 | 229 | 215 | 181 | 155 | 300 | 3 | 20 | 863 | 114 | 8-Φ18 | |
125 | 254 | 245 | 210 | 185 | 350 | 3 | 22 | 940 | 132 | 8-Φ18 | |
150 | 267 | 280 | 240 | 210 | 350 | 3 | 24 | 1030 | 150 | 8-Φ23 | |
200 | 292 | 335 | 295 | 265 | 350 | 3 | 26 | 1277 | 168 | 12-Φ23 |

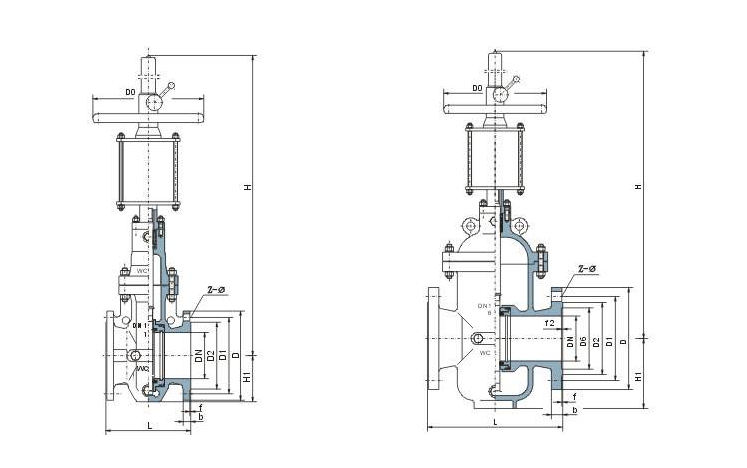

结构图:
