产品概述：

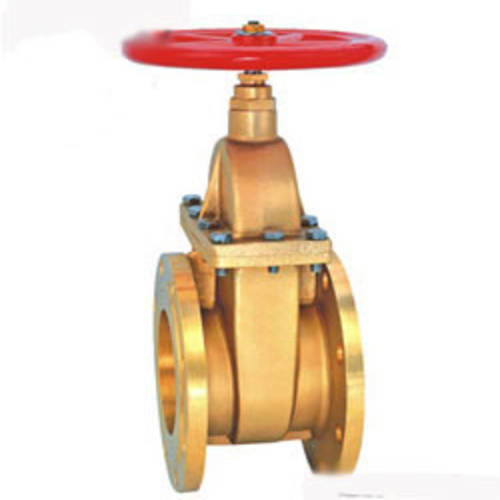

Z41W黄铜法兰闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。黄铜法兰闸阀采用法兰连接结构,阀杆采用封闭式设计,在管道起切断介质用,即全开或全关使用。一般应用与建筑、电力、市政等的水暖系统、变压器油系统等。黄铜法兰闸阀两种型,还有一种形体较大,一般口径在DN125-DN300之间,适合用于水等非腐蚀性介质。
应用领域:
Z41W黄铜法兰闸阀应用于石油、化工、制药等行业，在公称压力≤1.6Mpa的水、蒸气等管路上作启闭用，一般不作截流使用。
主要特点：
1、流体阻力小。
2、开闭所需外力较小。
3、介质的流向不受限制。
4、全开时，密封面工作介质的冲蚀比截止阀小。
连接尺寸：
| 公称通径 | L | D0 | D1 | D | n-¢d | H | |
| 15 | 80 | 95 | 65 | 60 | 4-¢14 | 80 | |
| 20 | 90 | 105 | 75 | 60 | 4-¢14 | 87 | |
| 25 | 100 | 115 | 85 | 60 | 4-¢14 | 98 | |
| 32 | 110 | 140 | 100 | 80 | 4-¢18 | 120 | |
| 40 | 116 | 150 | 110 | 80 | 4-¢18 | 140 | |
| 50 | 116 | 165 | 125 | 108 | 4-¢18 | 140 | |
| 65 | 135 | 180 | 145 | 125 | 8-¢18 | 170 | |
| 80 | 155 | 200 | 160 | 175 | 8-¢18 | 205 | |
| 100 | 180 | 215 | 180 | 200 | 8-¢18 | 240 |

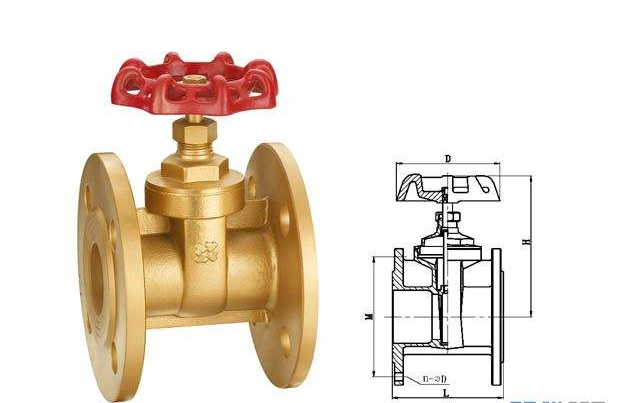

结构图：
