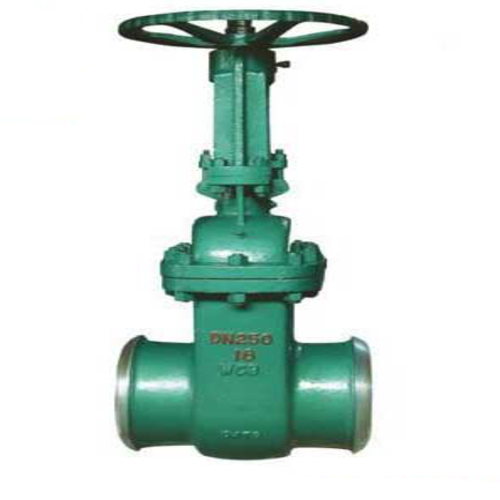

简介：
NKZ41H真空闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。该阀门适用于工作温度≤425℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。真空闸阀由普通手动闸阀改进而来，区别在于真空闸阀的填料密封处多加装一个真空密封环，具有自胀压紧作用。比普通闸阀的气密封性能更好。
结构特点：
NKZ41H真空闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 5°, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。此阀一般水平安装。
工作原理：
真空闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 （ 亦叫明杆闸阀）。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程>来确定。有的闸阀 , 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
结构特点
1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符全国内外相关标准，材料的全面质量高。
3、密封副配对先进合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠
连接尺寸： 单位：mm
|
公称通径DN |
结构长度 |
法兰外径 |
螺栓孔中心圆 |
密封面直径 |
法兰厚度 |
密封面台阶高 |
螺栓孔数与孔径 |
|
L |
D |
D1 |
D2 |
b |
f |
n-￠d |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4-18 |
|
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-18 |
|
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-18 |
|
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-18 |
|
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-23 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-25 |
|
300 |
500 |
460 |
410 |
375 |
30 |
4 |
12-25 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-25 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-30 |

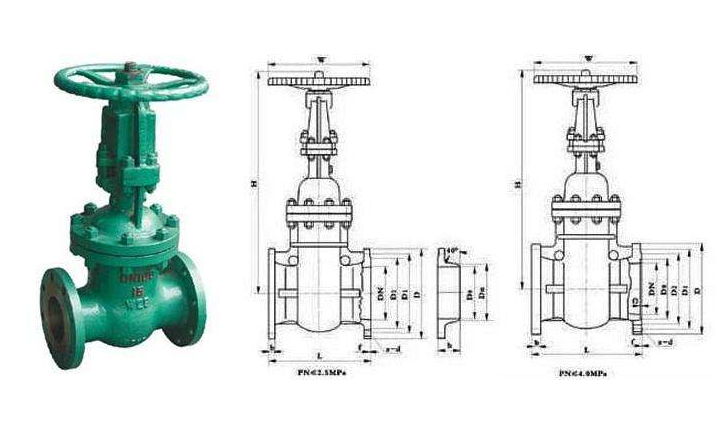

结构图：
