简介:

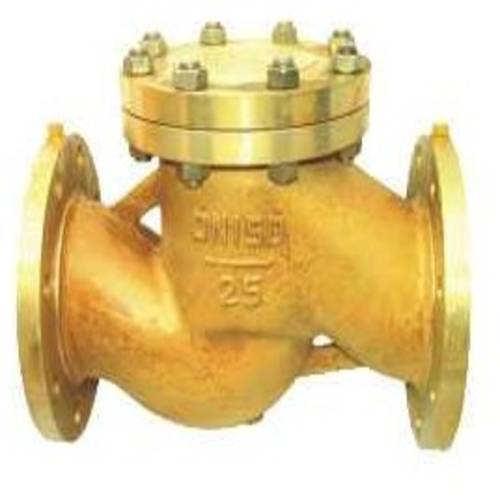

HY41W氧气止回阀由阀体、阀盖、阀板等组成,介质由一端进入使阀板升高,介质流通;当介质压力消失或出口压力大于进口压力时,阀板自行下降关闭通道,起止回作用。该阀主件材质均选用硅黄铜,具有良好的阻火性能,适用于氧气管网等系统作单向阀,起截流止回的作用,如富氧系统防止冷风倒流,溅渣炉中防止氮、氧互串。
性能:
HY41W氧气止回阀适用于氧气管网等系统作单向阀,起截流止回的作用,如富氧系统防止冷风倒流,溅渣炉中防止氮、氧互串。升降式氧气止回阀属于特殊设计的全铜或全不锈钢阀门,是用氧管道中重要的环节之一,主要利用自身阀瓣在流体压差、自身重力等因素作用下使阀门处于开启或关闭状态,用以防止管道内介质倒流。氧气止回阀全部经过严格的脱脂处理。氧气止回阀采用材质优良的硅黄铜或不锈钢铸造而成,具有机械强度高,耐磨损、安全性好等优点。使用在氧气管路上,具有的防爆阻燃性能,消除了氧气管路上的不安全因素。本产品由阀体、阀盖、阀瓣等组成,介质由一端进入使阀瓣升高,介质流通;当介质压力消失或出口压力大于进口压力时,阀瓣自行下降关闭通道,起止回作用。 阀门主件材质均选用硅黄铜,具有良好的阻火性能。
优点:
1、旋启式阀瓣,结构简单,动作可靠。
2、流道通畅、流体阻力小。
3、材料选用适用于氧气介质的铜合金和不锈钢,经严格的脱脂处理。
4、阀体上设有防静电导电螺栓。
5、动作灵敏、密封性能好,使用寿命长。
产品特点
1、该阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
2、该阀衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠,密封性能优良。
3、该阀结构新颖、体积小、重量轻、流体阻力小、启闭平稳、使用寿命长,油压、缓闭不受介质影响,有较好节能效果等特点。
4、该阀可安装于水泵出口处,能避免产生水锤、水击声和破坏性冲击,达到防止逆流和保护设备的目的。
主要性能参数和材料:
型号 |
公称压力PN |
适用温度℃ |
适用介质 |
主要零件材料 |
||||
阀体 阀盖 |
阀瓣 |
摇杆 |
阀瓣 密封圈 |
垫片 |
||||
KFHy44W-16~40T |
10~40 |
-20~150 |
氧气、氮气 |
硅黄铜 |
硅黄铜奥氏体不锈钢 |
硅黄铜奥氏体不锈钢 |
硅黄铜 |
不锈钢+PTFE |
KFHy44W-16~40T |
10~40 |
-20~150 |
氧气、氮气 |
硅黄铜 |
硅黄铜奥氏体不锈钢 |
硅黄铜奥氏体不锈钢 |
PTFE |
不锈钢+PTFE |
主要连接尺寸:
型号 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
KFHy44W-16~40T |
L |
230 |
290 |
310 |
350 |
400 |
480 |
550 |
650 |
750 |
850 |
950 |
H |
160 |
175 |
185 |
220 |
248 |
276 |
350 |
410 |
430 |
518 |
560 |

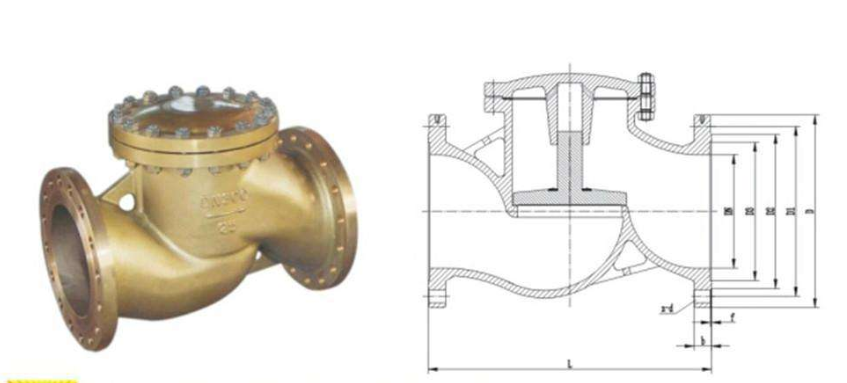

结构图:
