用途:
H48Y空排止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵.该阀配合水泵zui小流量自动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行.当空排止回阀开启时,再循环旁路阀就自动关闭.主要用于火电厂给水泵出口处。配合水泵小流量再循环阀工作，维持系统的安全运行。
产品性能:
打开出口阀,给水泵启动,给水达到一定的压力后,H48Y空排止回阀阀瓣在给水压力的作用下升一定的高度,推离阀座,给水即流出.同时由于阀瓣的上升,带动连杆转动,拨动排空口阀片,使再循环的刀片式活门向下移动,关闭排空口,当给水流量减少时,阀瓣下落,推动连杆拨开排空阀片,开启再循环门维持水泵zui小的允许流量,当停泵时,阀瓣自动下落,关闭阀口通道,防止高压水锤给水系统的破坏.
结构特点:
A配合再循环旁路阀工作,维持系统的安全运行.
B主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路阀关闭.
C阀瓣密封采用不锈钢堆焊而成,耐磨,抗擦伤性强,密封可靠.
产品参数：
|
公称压力 PN/MPa |
壳体试验压力 Ps/MPa |
工作压力 PN/MPa |
适用介质 |
工作温度/℃ |
|
20．O |
30．O |
20．O |
水 |
≤160 |
产品材质：
|
零件名称 |
材料 |
|
阀体、定位轮、连接法兰、排气法兰、法兰盖 |
碳素铸钢 |
|
导向轴、拔叉、轴套、滑块、排放套、排气盘 |
不锈钢 |
|
螺栓、螺柱 |
铬钼钢 |
|
衬套 |
铸铝青铜 |
|
阀瓣、阀瓣体、阀瓣轴、连接叉、螺母 |
优质碳素钢 |

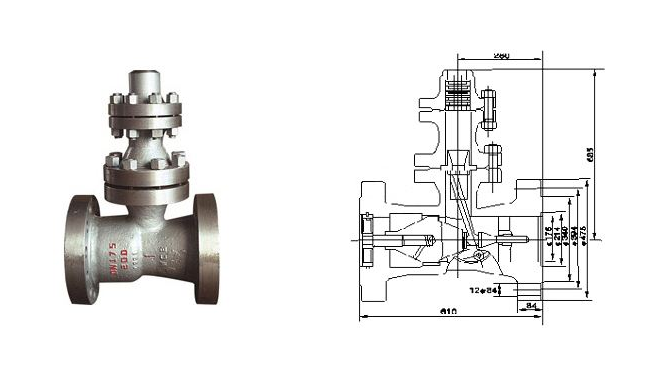

结构图：
