ZCZP高温蒸汽电磁阀

型号：ZCZP

浏览次数：731

更新时间：2020/8/20 14:53:11

简要描述：

ZCZP蒸汽电磁阀适用于以蒸汽为加热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。

产品概述：
ZCZP高温蒸汽电磁阀适用于以蒸汽为加热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。高温电磁阀是一种工业设备，适用于中性纯净气体，尤其是空气、水、等管路的控制系统；广泛应用于船舶重工、测试设备、加湿设备、液压设备等，工作温度在300℃以上的导热系统中。

结构原理：
ZCZP高温蒸汽电磁阀是有副阀和主阀两大部件构成的先导式二次开阔的电磁阀。是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，在段点常位时，副阀口封闭，主阀呈断路，当电讯号进入导阀线圈时，活动铁芯受电磁力作用吸上打开副阀口，主阀阀杯内压力导速消失，介质压力将主阀阀杯托上，开启主阀，工作介质便可流通。但当电讯号消失时，活动铁芯复位，封闭住副阀口，工作介质自平衡孔进入阀内，当压力趋于平衡时，靠主阀弹簧，阀杯自重及介质压力使阀杯下移，严密封住主阀口，阀有呈封闭状态。常开电磁阀，在断电常位时，有弹簧作用，副阀口打开，主阀流通。当电讯号进入副阀线圈时，活动铁芯受电磁作应吸下，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封住阀口，阀门呈关闭状态。当主阀断电时，电磁力消失，副阀找开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。
常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。当线圈断电时，主阀口关闭，介质截止。常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。当线圈断电时，主阀口打开，介质流通。

结构特点：
阀芯为不锈钢活塞式；活塞环用特殊耐温、耐磨材料制作
活塞和金属阀腔不产生直接摩擦，寿命是同类产品十倍
阀体安装方向无限制，动作响应迅速
特制线圈，并采用散热的结构方式，因此不易烧毁
长时间停止动作重新启动，动作同样灵敏

技术参数
产品规格：DN0.5~DN200
适用介质：油、蒸汽、腐蚀性流体等
流通流体温度：+300~+450℃
介质压力：0.2~30Mpa
阀体材质：不锈钢
防护性能：防水、防爆、防腐
控制方式：常闭、常开
电源电压：DC12~127V AC36~380V
连接方式：内螺纹、法兰，根据工况要求选择
密封材质性能：耐温、耐压、耐磨、防腐
附加功能：根据工况要求选择
泄漏量：零

技术参数：

公称温度℃	≤425
公称压力MPa	4.0
工作压差MPa	0～4					0.05～4					0.1～4
公称通径mm	10	15	20	25	32		40	50	65	80		100	125	150
功耗VA	80
电压V	220
额定流量系数	按JB/T7352-94规定
泄漏量	按JB/T7352-94·F规定

安装尺寸：

DN	H	D	D1	D2	n-d	f	b	L
10	465	90	60	41	4-Φ14	2	14	130
15	465	95	65	46	4-Φ14	2	14	130
20	465	105	75	56	4-Φ14	2	16	150
25	465	115	85	65	4-Φ14	3	16	160
32	475	140	100	76	4-Φ18	3	18	180
40	490	150	110	84	4-Φ18	3	18	200
50	505	165	125	99	4-Φ18	3	20	230
65	525	185	145	118	8-Φ18	3	22	290
80	535	200	160	132	8-Φ18	3	24	310
100	565	235	190	156	8-Φ22	3	24	350
125	580	270	220	184	8-Φ26	3	26	400
150	605	300	250	211	8-Φ26	3	28	480

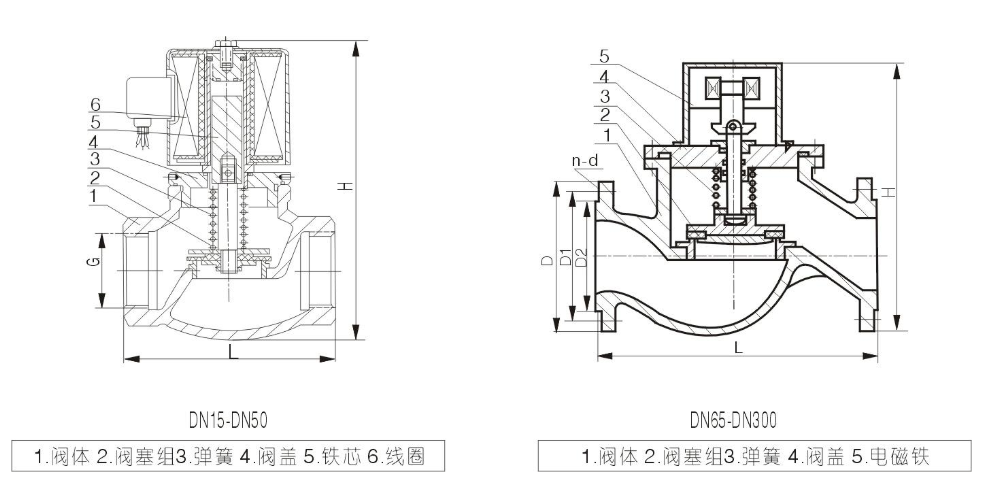

结构图：

产品展示

ZCZP高温蒸汽电磁阀
