用途:

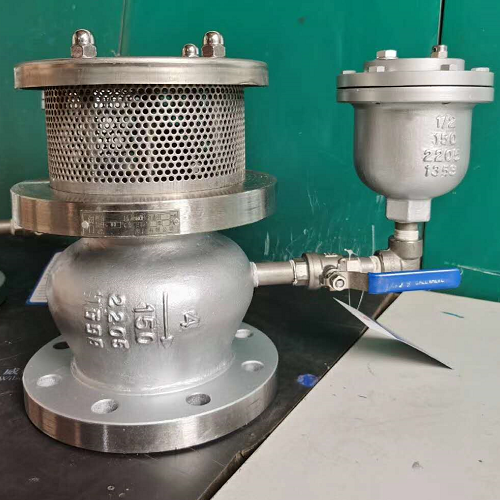

AV0830真空破坏阀能有效解决因真空现象所导致的损坏。 用作蒸汽换热设备保护,停汽后,由于设备内蒸汽冷凝,在设备内形成真空,易对设备及系统中某些元件造成损坏,该阀在设备内真空达到某一数值时,自动打开,导入空气或其它流体,消除设备内真空,从而对设备和系统起到保护作用,在设备正常工作时,它关闭严密,不允许有流体泄漏,调节阀体上部压缩弹簧予紧力,可改变设定动作真空值,本阀为全不锈钢结构。防止真空阀能有效解决因真空现象所导致的损坏。
原理:
当系统产生负压时,通过大气压跟系统压力的压差作用在密封件上,推动真空破坏阀密封件,打开密封面把外界大气引入系统,让系统压强升高破坏负压,直到真空破坏阀密封件重新下坠密封,外界大气不再进入系统.在系统正压时候,工作介质进入密封件上部,向下压紧密封件,系统压力越大,密封越紧,保证正压时真空破坏阀候滴水不漏。看到这里您应该明白了为什么真空破坏阀必须竖直向上安装,因为如果您水平安装的话,正压的时候密封件不能在自重的作用下密封住密封面,就会从吸气口漏水,如果倒置安装就更糟糕了,正压的时候反而在密封件自重作用下打开吸气口,相当于正压的时候是常开状态,更加密封不住了。真空破坏阀是一种安全阀。主要用于容器或管道中,在管道或容器因系统运行或停止而产生负压或真空逐步升高时,AV0830真空破坏阀能自动开启,破坏真空效应,使管道及其它设备不至产生瘪、凹裂等现象,以保护设备的安全。
安装注意
注意一、真空阀必须安装在容器上方的连接法兰上,法兰连接参数一般按照国标GB4216.4标准执行。
注意二、阀门与主管道法兰之间连接必须加装密封垫,拧紧螺栓。
注意三、阀门安装方向,手动紧急开阀应在易于操作的部位,两边不能有障碍物。
注意四、安装完毕后应去掉真空阀的的防尘盖。
常见参数:
技术参数 |
数值 |
法兰接口 |
DN400 / PN10 / GB4216-84 |
阀门开启高度 |
150毫米 |
阀门开启时间 |
1/6秒 |
密封材料 |
NBR |
温度范围 |
-10℃~+60℃ |
气源要求 |
0.58~0.65兆帕 |
连接气源接口口径 |
G1/2英寸 |
产品尺寸:
产品名称 | 产品型号 | 产品规格DN | d | A | H | 产品重量KG |
真空破除器 真空破除阀 破真空器 破真空阀 真空破坏器 真空破坏器 真空破坏阀 虹吸破除器 虹吸破坏阀 | RHZP-16P | 15 mm | 1/2" | 34*39.3 | 98 | 0.5 |
RHZP-16P | 20 mm | 3/4" | 34*39.3 | 98 | 0.5 | |
RHZP-16P | 25 mm | 1" | 40*46.2 | 127 | 0.7 | |
RHZP-16P | 32 mm | 1.25" | 50*57.7 | 133 | 0.9 | |
RHZP-16P | 40 mm | 1.5" | 55*63.5 | 146 | 1.2 | |
RHZP-16P | 50 mm | 2" | 69*78.5 | 158 | 1.9 | |
RHZP-16P | 65 mm | |||||
RHZP-16P | 80 mm | |||||
RHZP-16P | 100 mm | |||||
RHZP-16P | 125 mm | |||||
RHZP-16P | 150 mm | |||||
RHZP-16P | 200 mm | |||||
RHZP-16P | 250 mm | |||||
RHZP-16P | 300 mm |
结构图:
