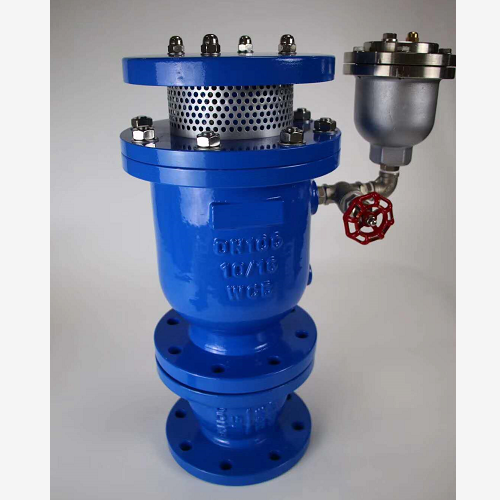

产品概述:
MSP4X弥合水锤预防阀主要由吸排气阀、卷帘式排气阀以及弥合水锤阀组成,主排气阀进口连接连通的缓冲阀组。通过快速排气和防水锤来保护管道和设备。缓冲阀组包括缓冲阀体、缓冲板和节流孔,缓冲阀体内吊装有导向轴,缓冲板套装在导向轴上,通过缓冲板和节流孔 水柱回流,防止水柱弥合撞击,从而消除弥合水锤。
工作原理:
MSP4X弥合水锤预防阀是利用伯努利理论制造的一种能够在气流下保持全开,当实心水柱上升时,浮球能够马上被浮起并严密封闭排气口的浮球式排气阀。该阀采用特定的浮球直径,使得它产生的气流动力能维持浮球在气流经过时开启(悬浮),实心水柱上升时产生的浮力又能使其浮起,配之入口处以一个合适角度的圆锥体,可做到不管气压多大、气流速度多高,排气口也不会被吹堵。应用在项目当中能够快速、大量的排除管道内的空气,采用双层设计能够有效的防止冲击,适应能力更强。当管道内注满水时,主空气阀会封住,积气通过微量空气阀排出。微量空气阀采用卷帘密封式结构,能快速的排气快速密封,减少了被杂物堵塞的可能性,同时具有自净功能。快速的吸气:当管道内因为意外情况管道内产生负压,能够快速吸气保护管道内平衡,不会存在负压。
产品特点:
1、产品适应能力强,在水力管道当中都能应用,并且免维护
2、阀门的密封性能好,采用优质的丁晴橡胶密封,不会产生泄漏状况
3、阀门的阀体可以根据客户的要求喷涂树脂,使其符合饮用水系统标准
4、此产品制造符合《CJ/T217-2005市政建设》标准的要求,并且排气量大
5、通过底部的缓冲塞阀有效的保证阀门不会水锤的冲击,使其不管在什么样的工况下都能够快速排气。
技术参数:
公称通径mm:DN50-DN400规格
公称压力MPa:10-16KG
适用介质:清水、原水、饮用水等小于80度。
连接外形尺寸:
公称通径 |
PN(Mpa) |
H |
D |
D1 |
D2 |
Z-d |
50 |
1.6 |
620 |
165 |
125 |
99 |
4-18 |
80 |
1.6 |
620 |
200 |
160 |
132 |
8-18 |
150 |
1.6 |
740 |
285 |
240 |
211 |
8-22 |
200 |
1.6 |
780 |
340 |
295 |
266 |
8-22 |
250 |
1.6 |
820 |
405 |
355 |
319 |
12-22 |
300 |
1.6 |
850 |
460 |
400 |
370 |
12-26 |

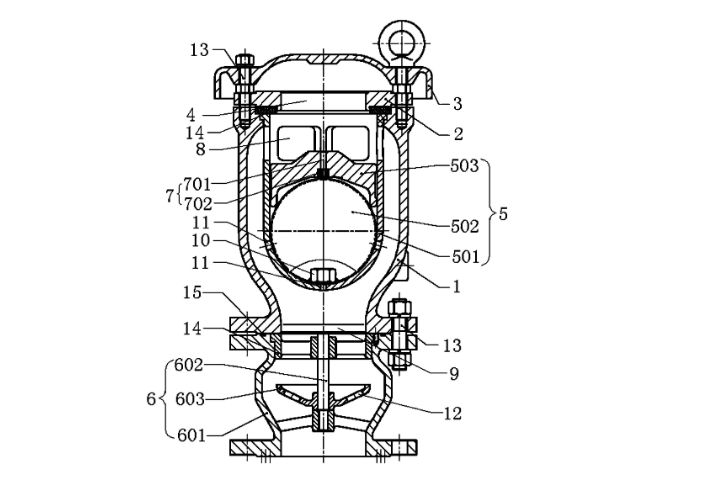

结构图:
