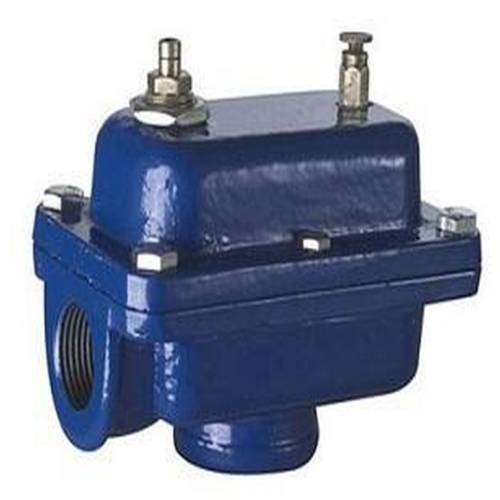

产品用途:
ZP自动排气阀广泛应用于热水采暖系统,冷水空调和热水加热系统,风机盘管及消防栓排除空气,是确保系统组成运行,排除系统管路中气阻不可或缺的产品。自动排气阀主要应用于暖通空调系统,往往安装在制高点或弯头等处,以排除管道中多余气体、提高管路使用效率及降低能耗。介质温度:0~80℃。自动排气阀设计考虑了己知的所有不利因素, 如水中的杂质、油、悬浮物等、排气时阀内液体产生的动荡;排气阀所连接的管道和设备的振动等。具有优良的性能
工作原理:
ZP自动排气阀的作用:暖通系统及暖通空调系统在运行过程中,水在加热时释放的气体如氢气、氧气等带来的众多不良影响会损坏系统及降低热效应,这些气体如不能及时排掉会产生很多不良后果。诸如:由氧化导致的腐蚀;散热器里气袋的形成;热水循环不畅通不平衡,使某些散热器局部不热;管道带气运行时的噪声;循环泵的涡空现象。所以系统中的废气必须及时排出,由此可见运用自动排气阀的重要作用。当系统中有空气时,气体聚集在排气阀的上部,体内气泡堆积使浮球随水位下降,因此打开排气活塞;气体排尽后,水位上升,浮球也随之上升,关闭排气活塞。如拧紧阀体侧部的阀帽,自动排气阀停止排气,在通常,阀帽应该处于开启状态。是一套系统,从地暖盘管到分水器的固定安装以及自动排气阀门管件的连接有着严格的工艺要求,在冬季供暖时,开启地暖用户首先需要排气,那么排气就需要用到排气阀。不管是在系统刚加水运行系统刚运行时,有大量的气体排出。还是在系统压力过高需适度排水卸压时,
产品特点:
ZP88全铜自动排气阀是管道系统中必不可少的辅助元件,广泛应用于锅炉、空调、石油天然气、给排水管道中。往往安装在制高点或弯头等处,排除管道中多余气体、提高管道路使用效率及降低能耗。都能可靠运行。当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下地暖地热
安装及使用:
1、要垂直安装本阀,立管系统应在高点,水平管系统应安装在末端。
2、本阀安装后,需将上端小螺帽拧松,以保证气体能顺利排出。
3、本阀在使用过程中,如发现因脏物堵卡而发生排气泄漏时,即拧紧小螺帽,卸下排气阀进行清洗,洗干净后即可重新安装使用。
产品参数:
型号 | 压力 | 适用温度 | 适用介质 | 阀体村质 | 浮球材质 | 阀座材质 | 密封件 |
ZP-10 | 1.0 | ≤80℃ | 水 | 灰铸铁 | 不锈钢 | 铜合金 | 丁腈橡胶 |
ZP-16 | 1.6 | ≤80℃ | 水 | 球墨优铸铁 | 不锈钢 | 铜合金 | 丁腈橡胶 |
产品尺寸:
口径DN(mm) | H(总高) | A(总长) |
15 | 145 | 129 |
20 | 145 | 129 |
25 | 145 | 129 |

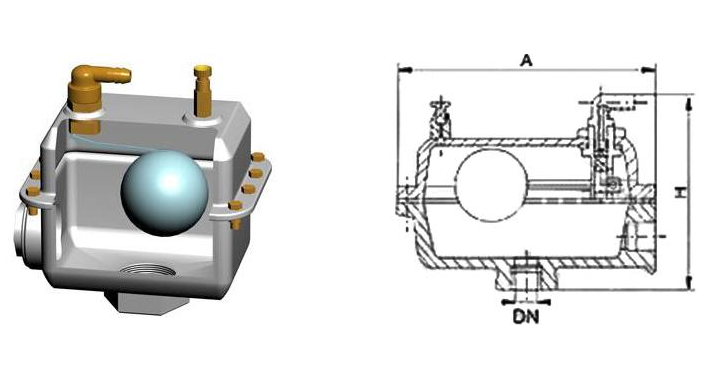

结构图:
